製品属性(仕様)

登録
番号		N0188
製品
分類		盤下架台 業界設備
材質SS材 サイズW800×D172×H1000
板厚PLt1.6、L4×50×50 工程レーザー、溶接、塗装

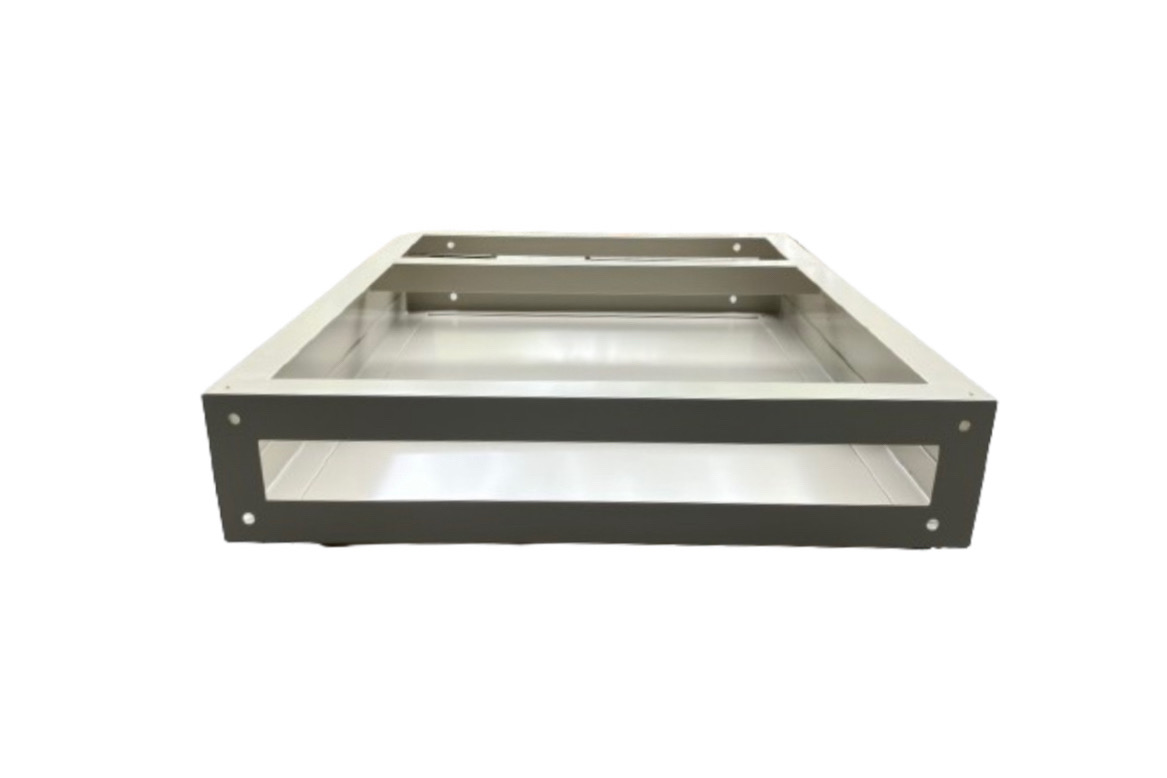

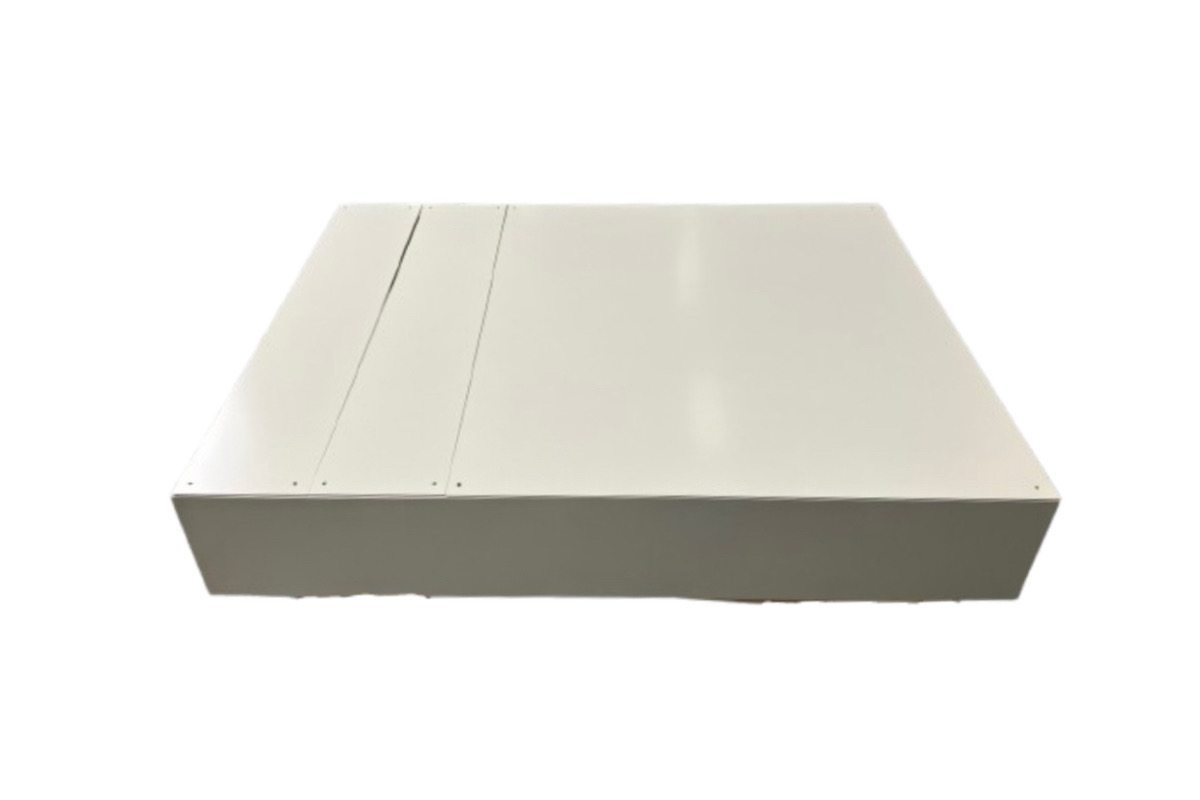

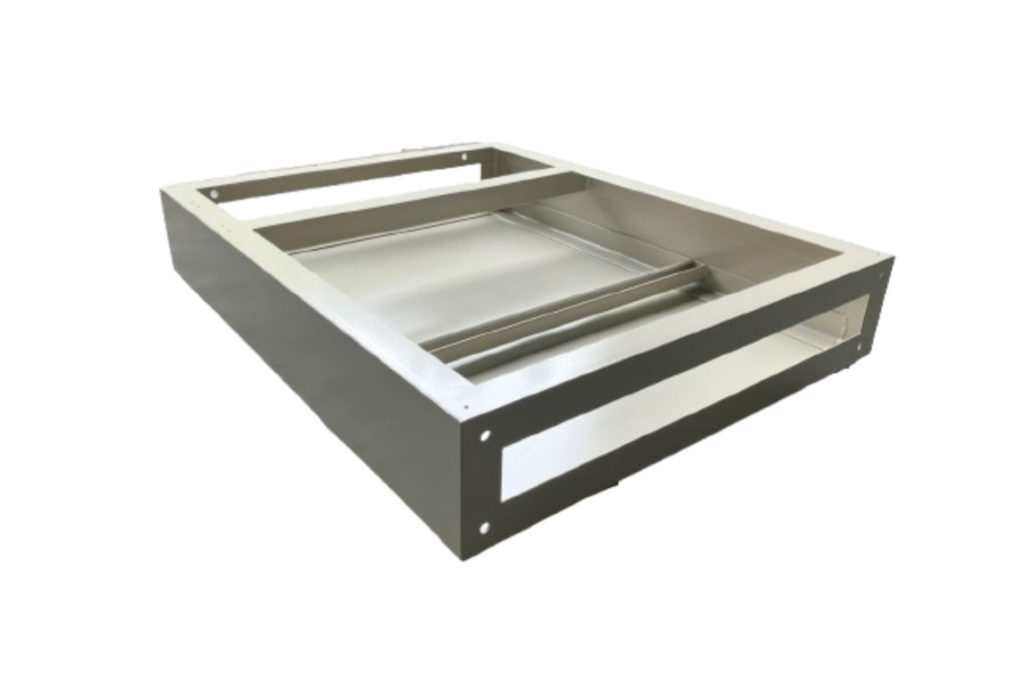

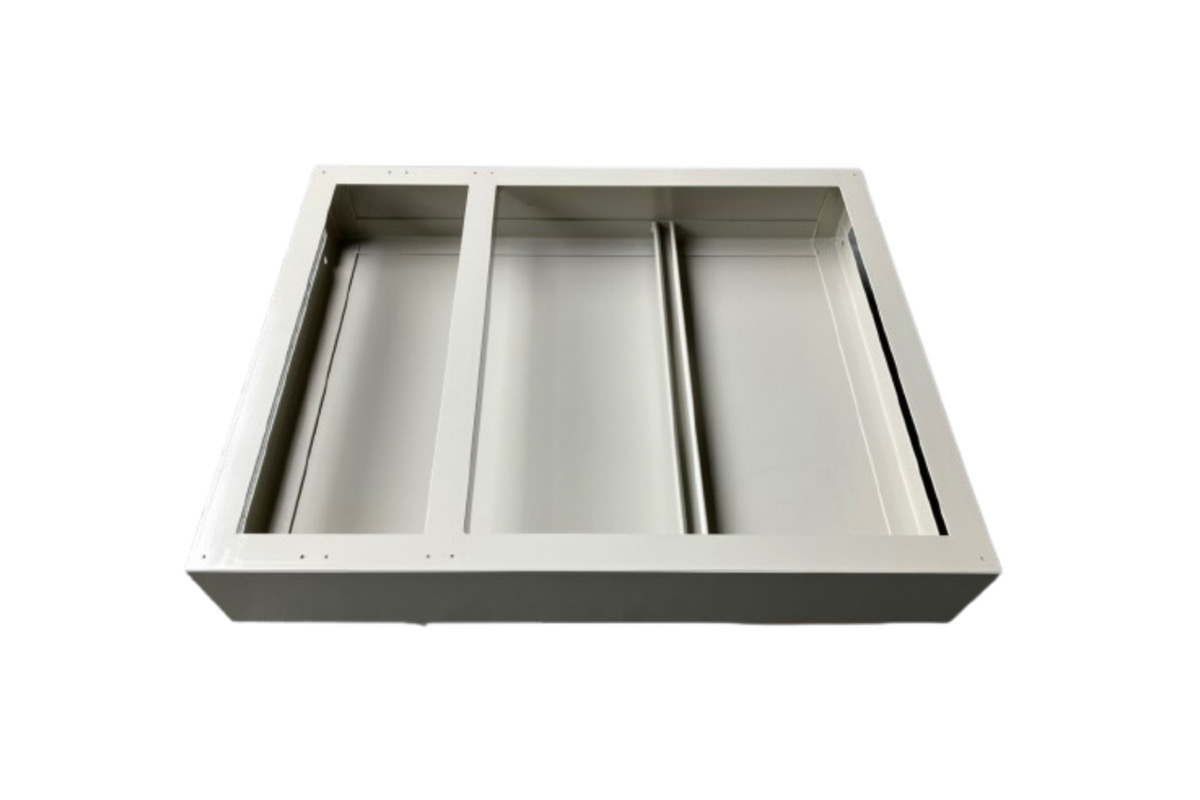

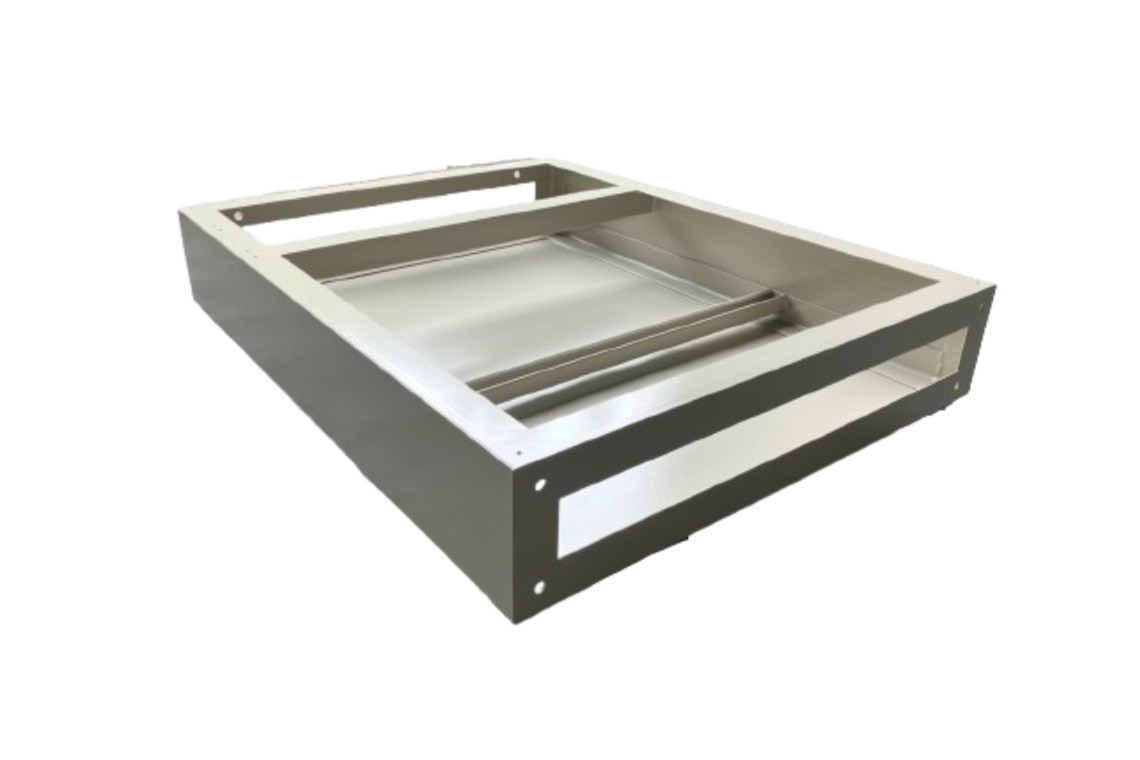

製品画像(様子)

特徴

板金溶接・製缶加工.COMが手掛けた、制御盤や配電盤を設置するための盤用架台の製作事例です。
本製品は、お客様よりいただいた簡易的な「ポンチ絵」をベースに、当社にて製作図面を起こし対応させていただきました。
盤本体との接合精度や、現場での配線取り回しを考慮した開口・仕切り設計を行っています。

筐体や盤を載せる架台には、高い水平度と強度が必要ですが、熱による歪みを最小限に抑え、盤設置時にガタつきが生じないよう、溶接順序を管理し、必要に応じて歪み補正を施しています。正面部分は、設置後の点検や配線作業を容易にするため、ビス止めによる「取外し可能構造」を採用。メンテナンス頻度や強度バランスを考慮したビスピッチ設定を行っており、現場での作業効率向上に寄与します。

塗装仕様は、制御盤の標準色として広く採用される「5Y7/1（半ツヤ）」の焼付塗装を施しています。塗膜の密着性が高く、耐食性・耐摩耗性に優れているため、工場設備や電気室内での長期使用にも耐えうる仕様です。
