製品属性(仕様)

登録
番号		N0192
製品
分類		タンク架台 業界設備
材質SUS材 サイズ850×850×500H
板厚L6×50、PL t3.0 工程レーザー、切断、溶接

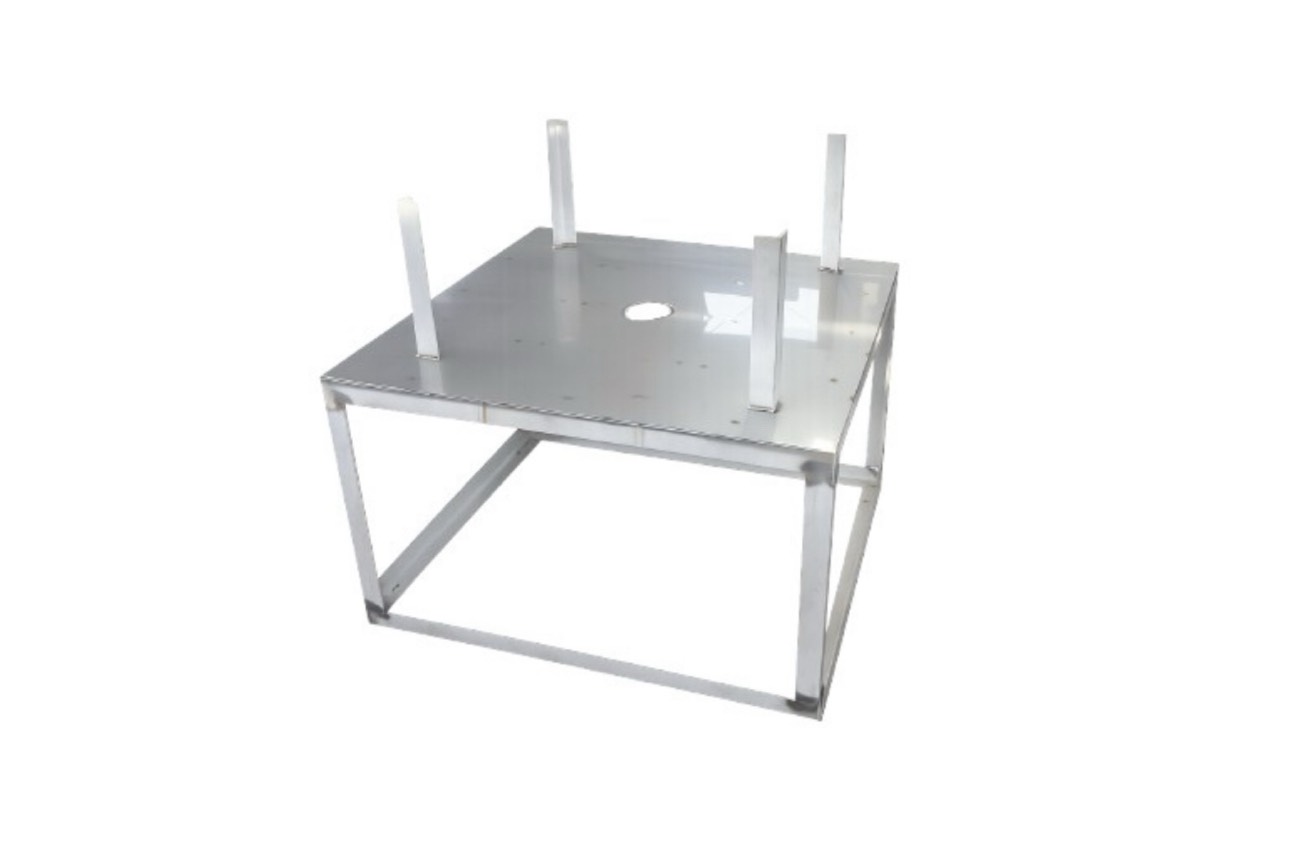

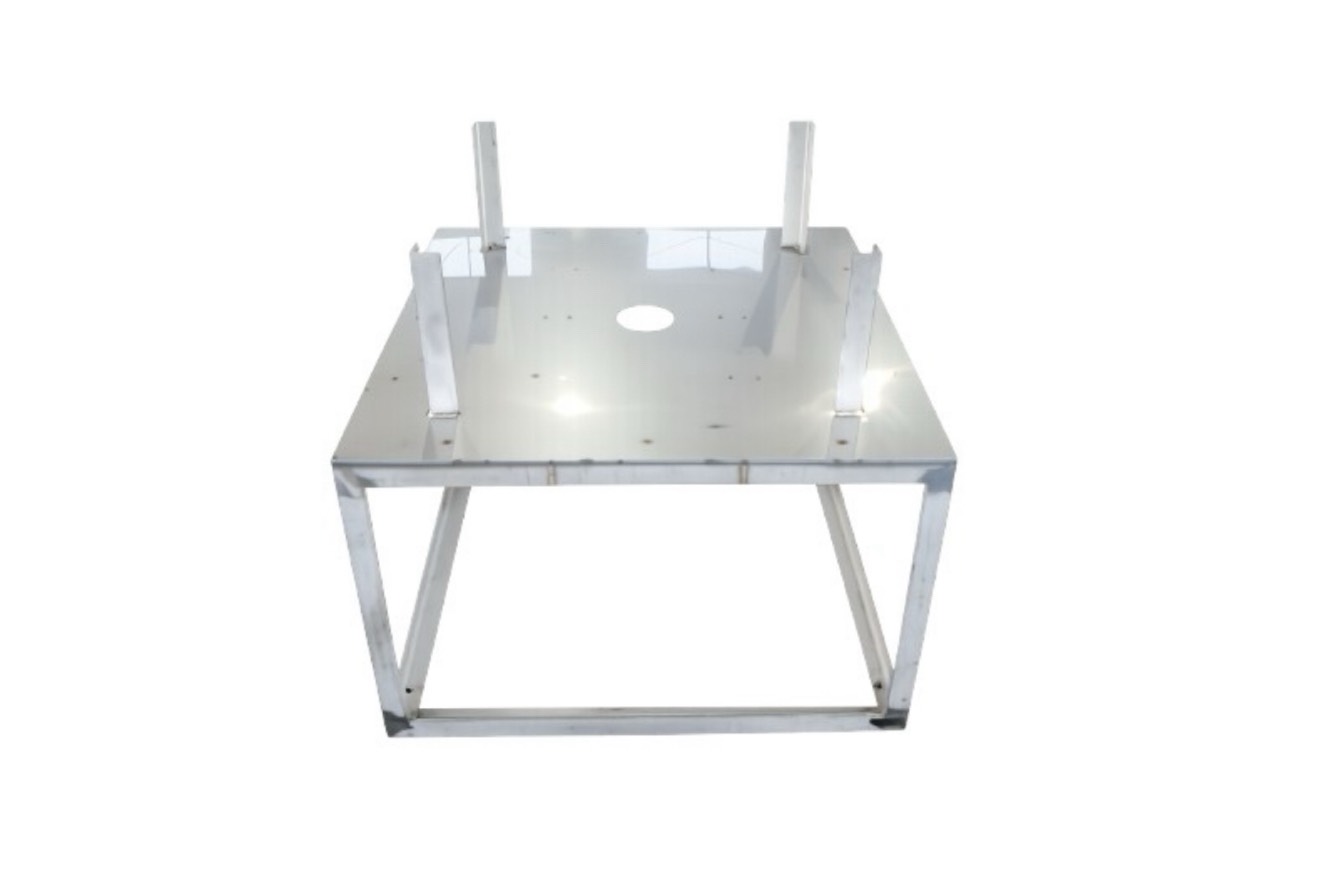

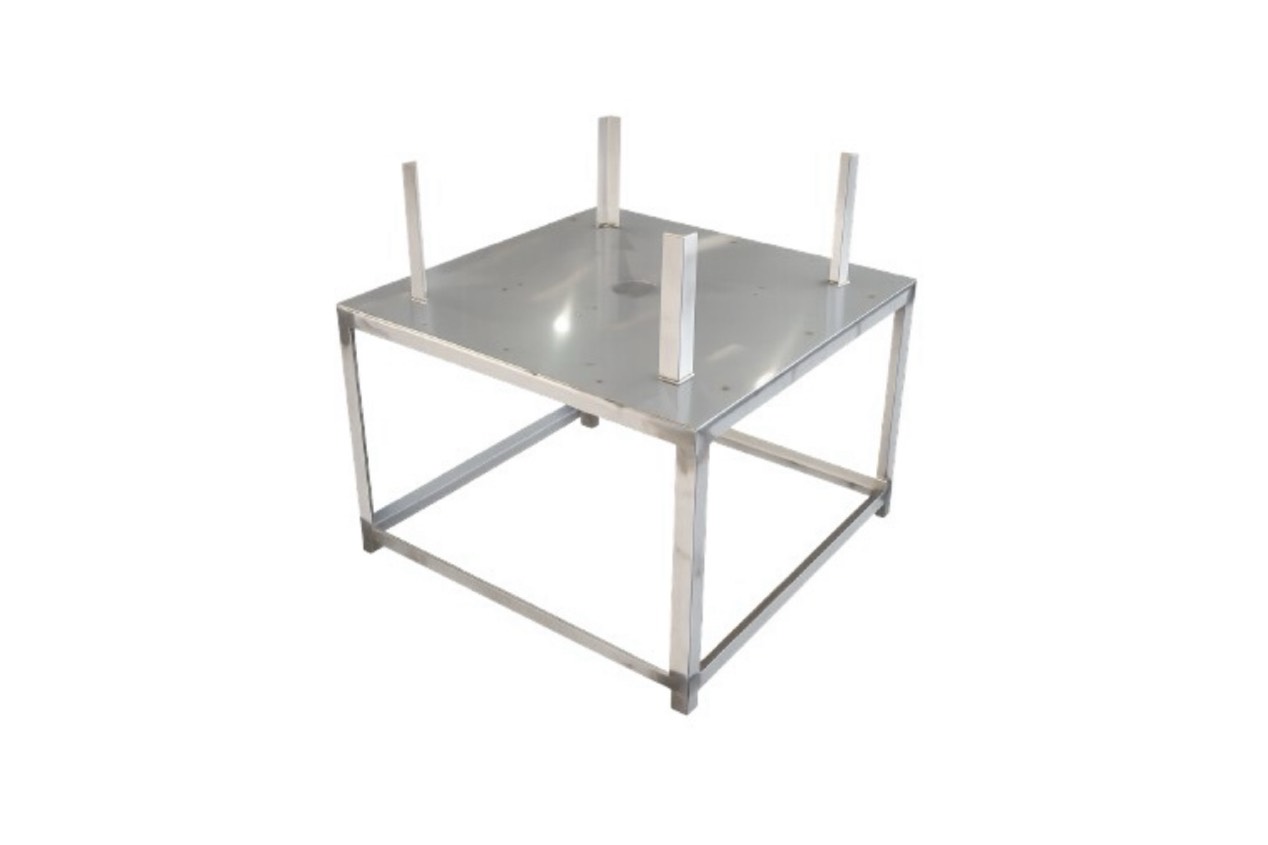

製品画像(様子)

特徴

こちらは、板金溶接・製缶加工.COMにて製作いたしましたオールステンレス（SUS）仕様のタンク架台です。ベースとなるフレーム構造に天板と位置決め用のピンを配した形状で、クリーン環境や耐食性が求められる現場での使用を想定し、設計から溶接、表面処理までを一貫対応いたしました。

ステンレス鋼は普通鋼（鉄）と比較して熱膨張率が高く、熱伝導率が低いため、溶接時に非常に歪みが発生しやすい材料です。
加工のポイントとして、本製品のようなフレーム構造では、対角寸法の狂いや天板の反りが致命的な欠陥となります。弊社では、溶接順序のや適切な入熱管理、必要に応じた拘束治具の活用により、熱影響による歪みを最小限に抑制。

溶接部および製品全体に「酸洗い（ケミカル洗浄）」を施しています。薬品によって酸化皮膜を除去することで、均一なシルバーの質感に仕上げるだけでなく、ステンレス表面に「不動態皮膜」を再形成。これにより、屋外の環境下でも錆が発生しにくい、耐久性を付与しています。
天板上に配置された4本のピン（支柱）は、後工程での部品搭載や位置決めに重要な役割を果たします。
ピンの垂直度およびピッチ（間隔）精度を確保するため、穴加工と溶接のタイミングを精査。
溶接による引き込み（収縮）を見越した高度な位置出し技術により、図面通りの幾何公差をクリアしています。
