製品属性(仕様)

登録
番号
製品
分類
大型設備部品 業界産業機械
材質スチール(SS400)・ステンレス サイズH600 × W400 × D50
板厚SS400:12mm、ステンレス:3mm 工程切断・曲げ・溶接・塗装

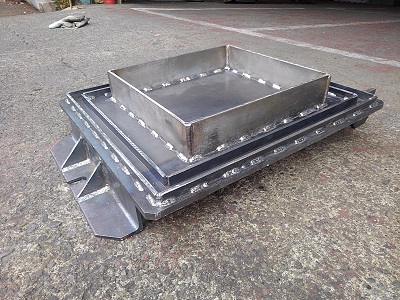

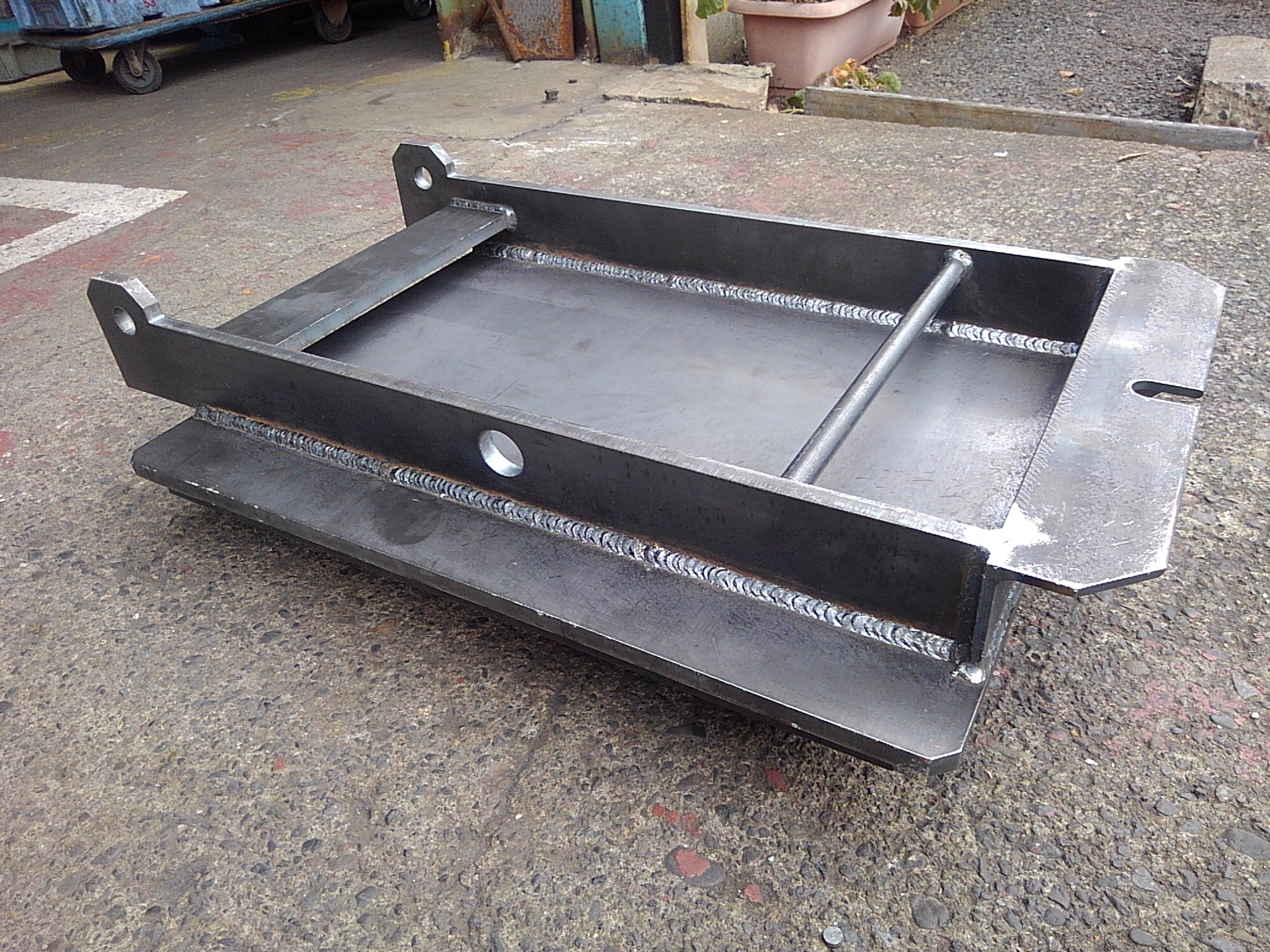

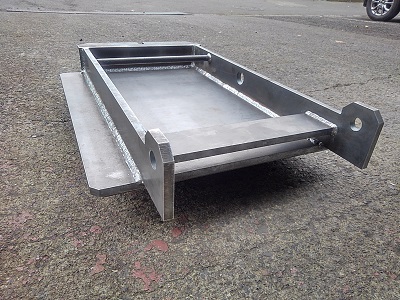

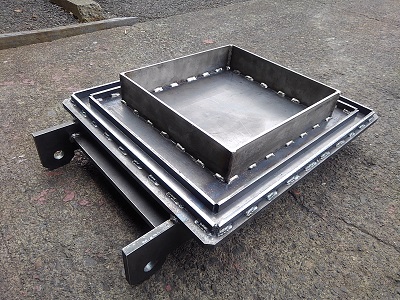

製品画像(様子)

特徴

こちらの製品は、 板金溶接・製缶加工.COMが提供する産業用大型炉の搬入ドア用ブラケットとなります。製品の特徴として、SS400とステンレス材(SUS304)を組み合わせて製造している点があげられ、異種材の溶接であることから適切な溶接方法ならびに溶接技術が必要となる製品といえます。

製品サイズについては、600mm×400mmと大きくはない製品ですが、複数部品を溶接しているため、工程が複雑で手順を誤るとコストアップにつながる製品といえます。このような複数部品の組み合わせ品も当社では溶接技術の優れた加工者により、部品へのばらし・溶接組み立て工程の指示を行うことで適正コストに落とし込むことが可能となっています。

さらに、扉部分の部品のため機密性を保つために、パッキンを埋め込む必要があり、溶接部分の枠がベースの板材に対して垂直になっている必要があり、溶接時においても治具を使うなどの工夫を凝らしています。

このような板厚があり、溶接により組み上げを行わなければならない製缶品でお困りの方は、板金溶接・製缶加工.COMにお問い合わせください。高い溶接技術を活かして、図面とおりの製品製造はもちろん、コストを考慮したVA・VE提案もいたします。
