製品属性(仕様)

登録
番号		N0110
製品
分類		資材受 業界設備
材質SS材 サイズ800×150×150
板厚Φ60.5、PL t9 工程レーザー、切断、溶接、仕上

製品画像(様子)

特徴

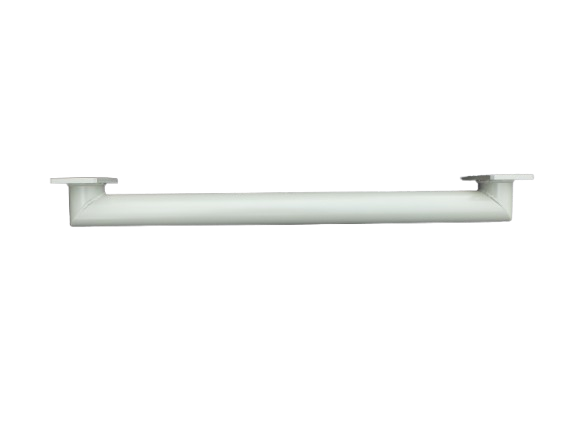

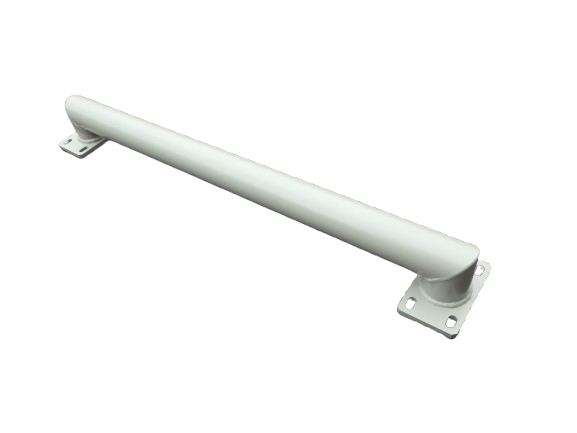

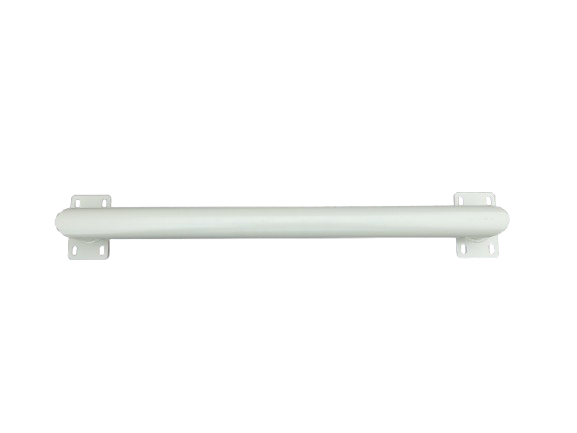

こちらは、板金溶接・製缶加工.COMが製作を行った、Φ605の大径丸パイプを用いた資材受です。お客様のご要望により、パイプを45度で精密に切断し、90度の直角に組み合わせて溶接を行う構造としています。切断工程では、パイプ両端の角度精度を確保するために専用の切断機を使用し、斜角部の加工誤差を最小限に抑えています。さらに、溶接時には熱による歪みや角度のずれを防止するため、専用治具を用いて厳密に固定した状態で作業を実施。TIG溶接により開先部を丁寧に溶接し、肉盛りやビードの安定性にも配慮しています。最終工程では、外観と寸法精度の両立を図るため、溶接後の仕上げや矯正を施し、設計通りの角度と真円度を保った製品に仕上げました。
