製品属性(仕様)

登録
番号		N0130
製品
分類		盤上スペースダクト 業界設備
材質SS材 サイズ1300×200×240
板厚PLt1.6 工程レーザー、曲げ、溶接、塗装

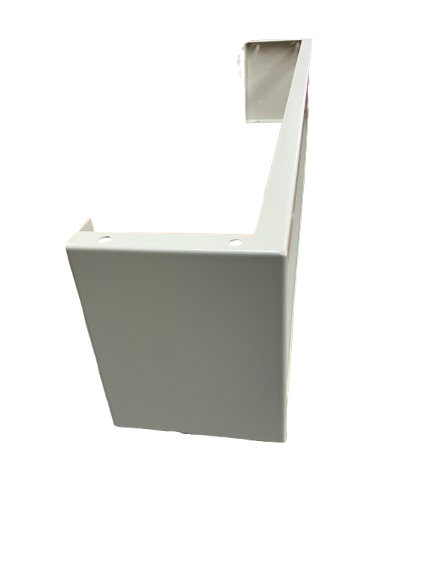

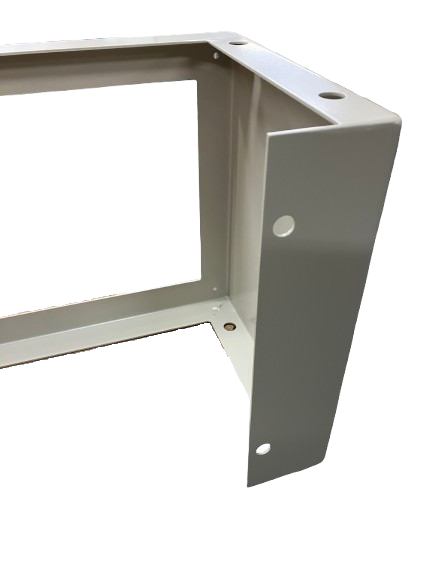

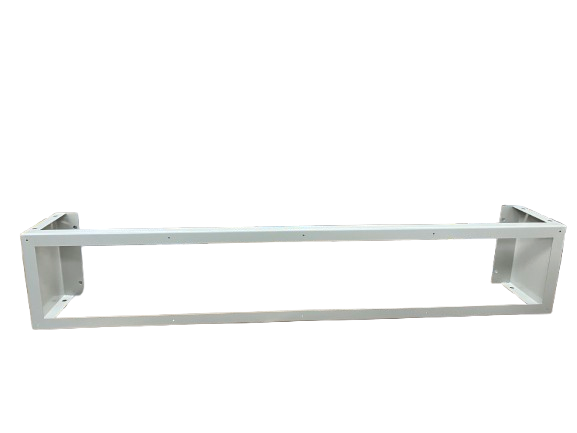

製品画像(様子)

特徴

こちらは、板金溶接・製缶加工.COMが製作を行いましたスペースダクトです。お客様よりご提供いただいたラフスケッチ（ポンチ絵）を基に、当社にて機能性と施工性を両立させた製作図面を設計・作成いたしました。
分電盤と分電盤の配線を隠すためのスペースダクトになります。主要な加工ポイントとしては、板金加工による正確なダクト形状の成形が挙げられます。特に、分電盤本体へ確実にボルト固定できるよう、指定されたピッチと径で穴あけ加工を施し、現場での迅速かつ確実な取り付けを可能にしています。さらに、長期的な耐久性と内外装への調和を図るため、表面処理には5Y7/1半艶のメラミン焼付塗装を施し、均一な塗膜を実現いたしました。また、配線の確認やメンテナンス作業の効率化を考慮し、正面には着脱が容易でかつ隙間のないよう加工された蓋を取り付けています。
