製品属性(仕様)

登録
番号		N0062
製品
分類		マニホールド 業界設備
材質SS材 サイズ1000×100×100
板厚ガス管 工程切断、TIG溶接、穴あけ、レーザー

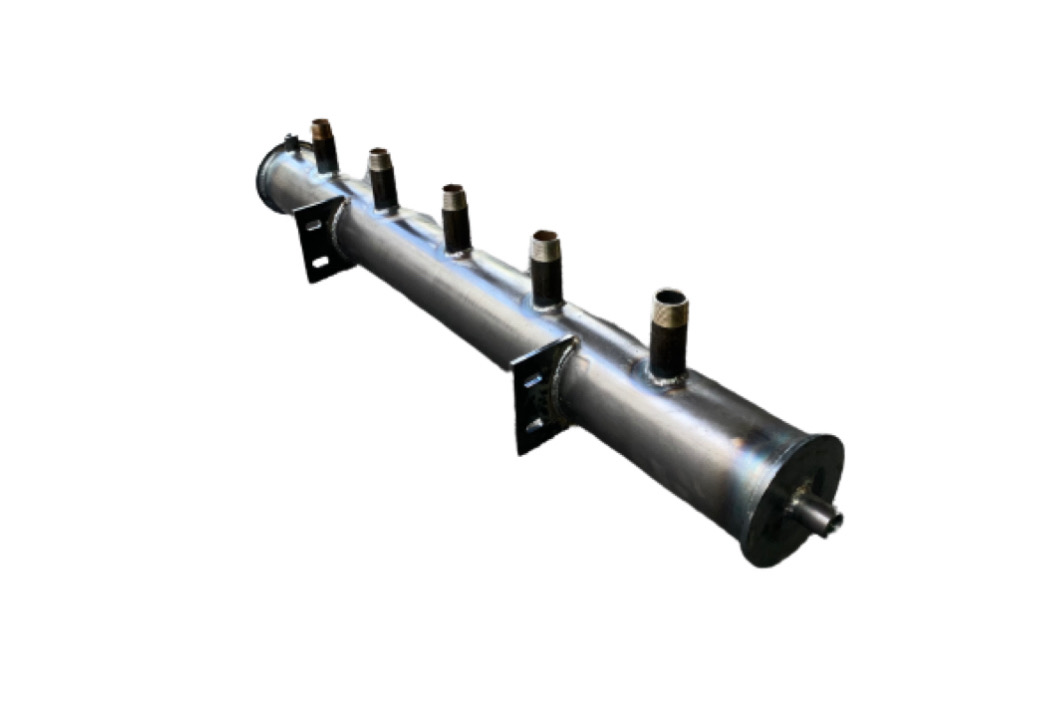

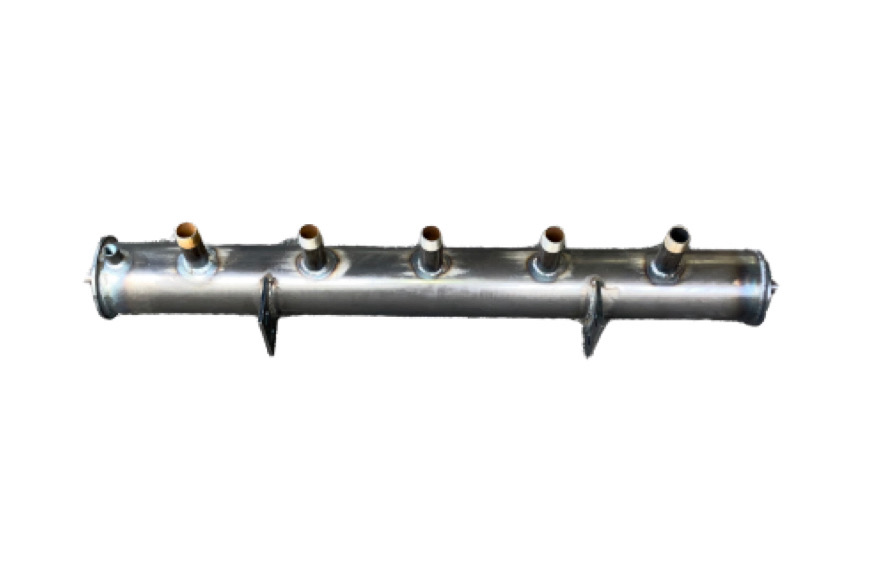

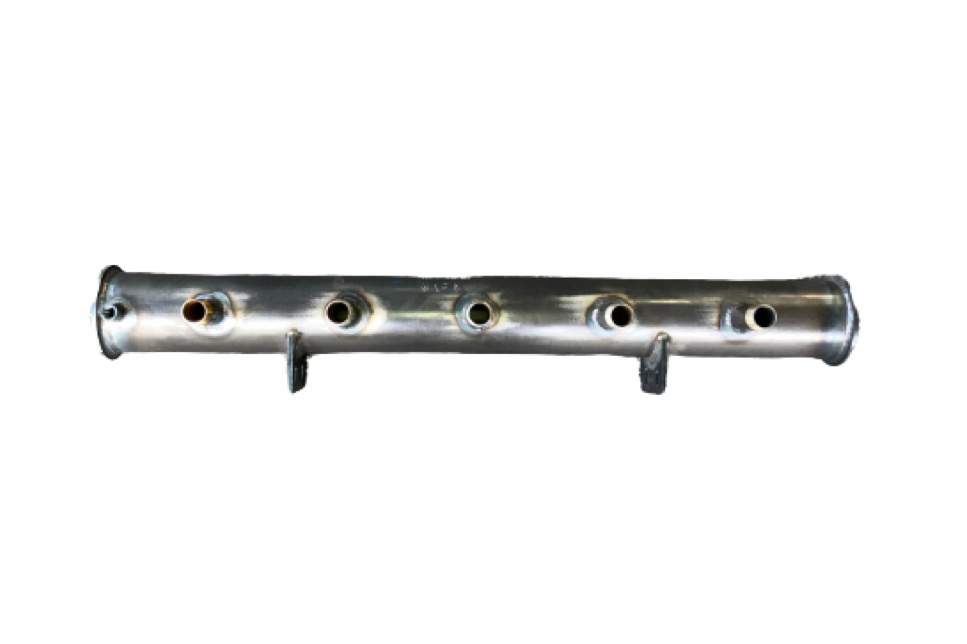

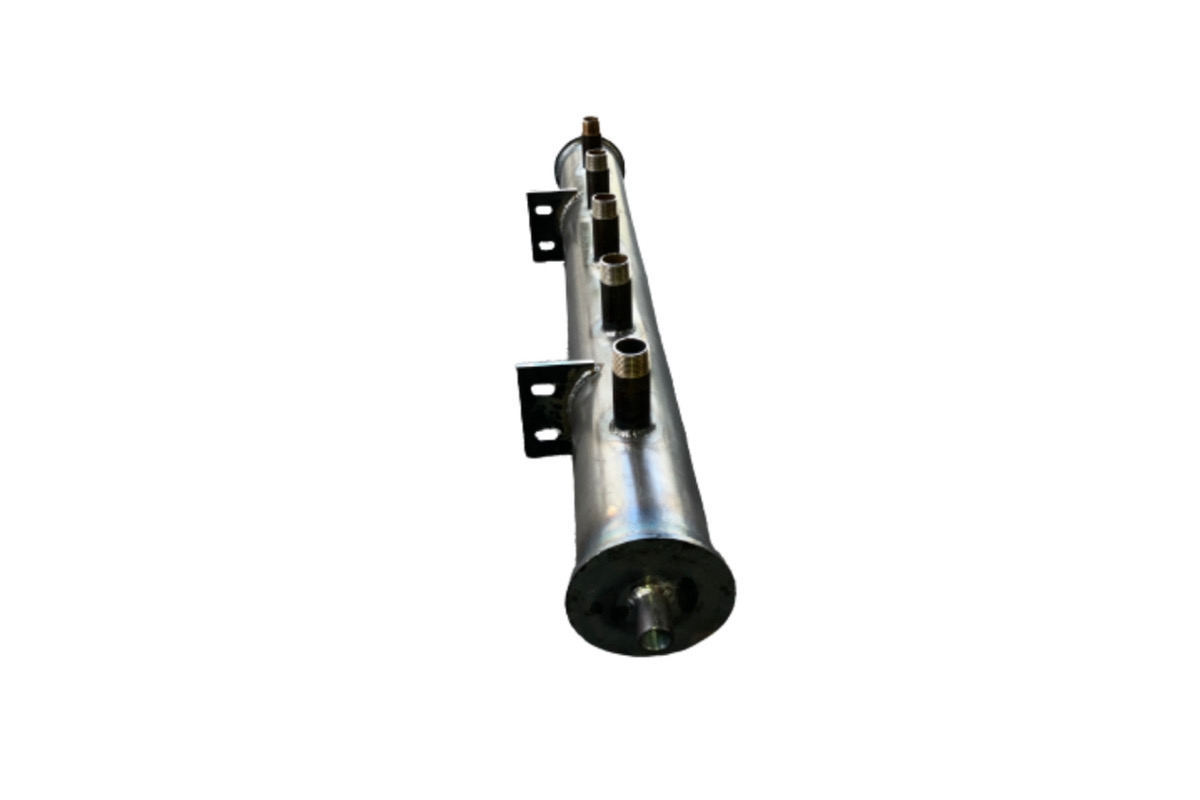

製品画像(様子)

特徴

こちらは、板金溶接・製缶加工.COMが製作を行いました空気圧システム用のマニホールドです。この種の圧力容器部品においての加工ポイントは、高い気密性を確保することにあります。複数のノズルやフランジをメインの円筒管に接合する際、TIG溶接を採用することで、溶接部の強度と内部圧力に対する漏れのない品質を実現しました。母材とノズルの適切な開先加工、そして溶接熱による母材の歪みを最小限に抑えるための入熱と溶接順序を管理しています。特にノズル接合部の全周溶接では、完全な溶け込みを実現しつつ、内面へのビードの過度な突出を防ぐ高度な技術が求められます。また、配管システムの一部として機能するため、溶接後の外観仕上げと、最終的な塗装工程までを一貫して社内で管理し、機能性・耐久性・美観の全てを高い水準で満たしています。当社では配管システム: HVAC（冷暖房空調）システム、油圧システム、空気圧システム、熱交換器などの製品を取り扱っておりますので、お困りの方はご相談ください
