製品属性(仕様)

登録
番号		N0121
製品
分類		パイプ受ベースプレート 業界建築
材質SUS材 サイズ50×300×66
板厚t6.0 工程レーザー、TAP、溶接

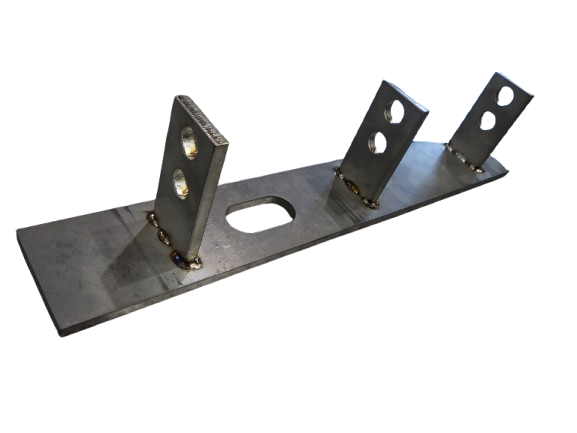

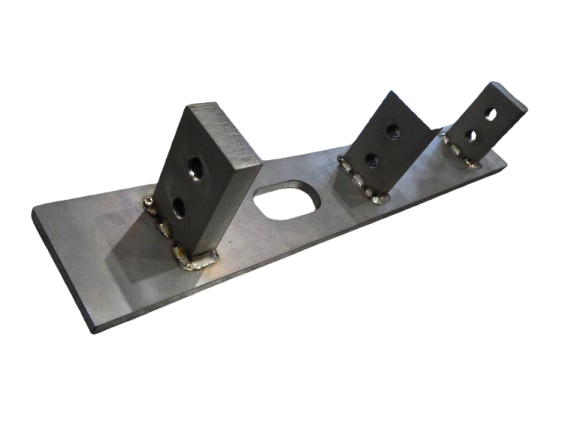

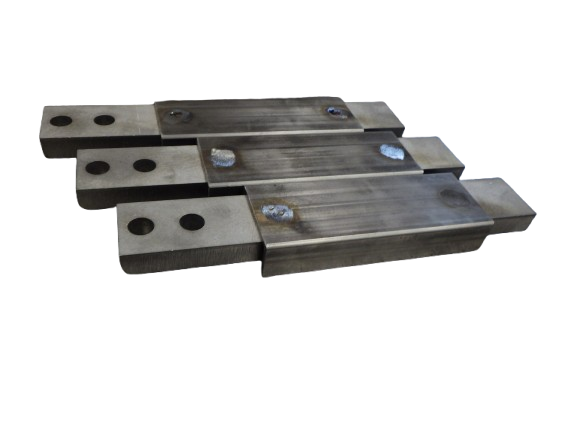

製品画像(様子)

特徴

こちらは、板金溶接・製缶加工.COMが製作したパイプ受ベースプレートです。SUSの平板を使用し、レーザー加工により高精度に輪郭を切り出した後、必要箇所に穴開けとタップ加工を施しています。機械組付け精度が要求される用途であったため、位置公差やねじのピッチ精度にも細心の注意を払い、各工程を進めました。溶接はTIG方式を採用し、熱による材料の歪みを最小限に抑えるため、点付けを主体とした工法を採用。熱影響部の広がりを抑えることで美観と機能性を両立させています。溶接後は専用の治具を用いて反りや歪みの修正を行い、全体の平面度と取付精度を確保いたしました
