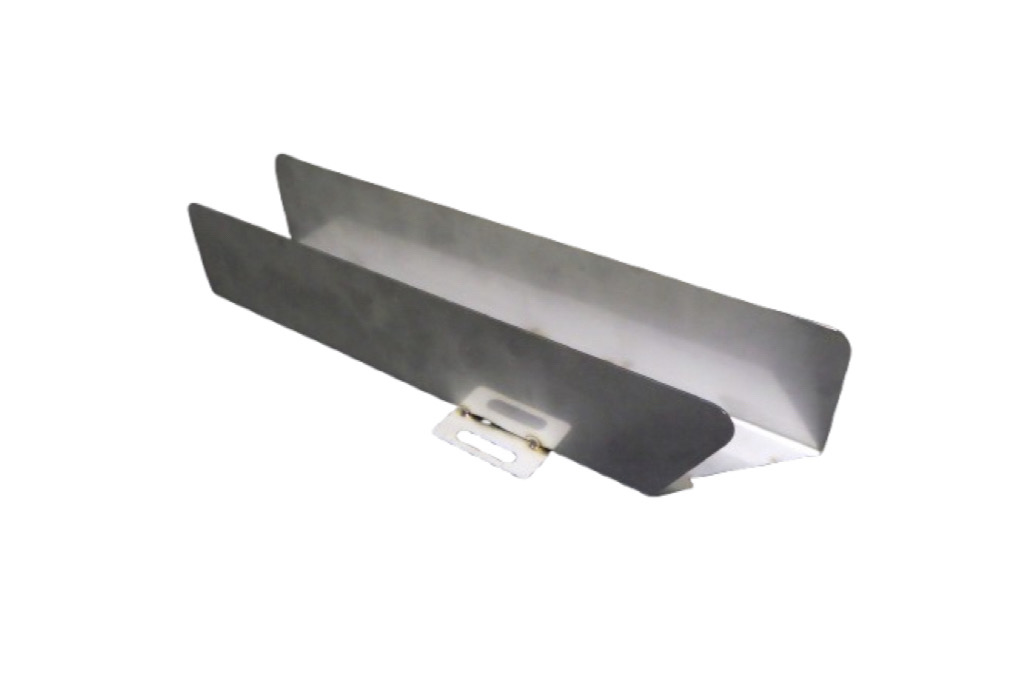

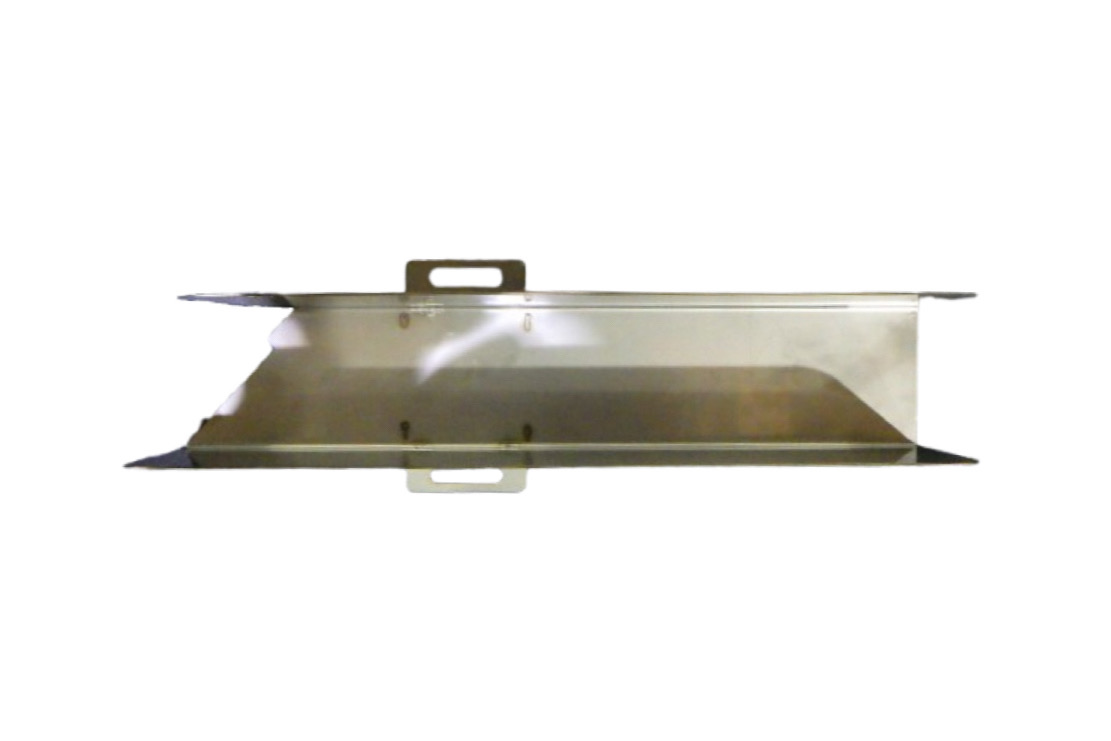

こちらは、板金溶接・製缶加工.COMが製作を行いましたSUS材（ステンレス鋼、板厚1.5mm）を使用した長尺チャンネル形状のシューターです。支給いただいた図面に基づき、ファイバーレーザーによるブランク工程から、プレスブレーキによる高精度な曲げ加工、そしてTIG溶接によるアセンブリまでを一貫して行いました。

【加工のポイント】
長手方向のあるチャンネル（コの字）形状を曲げる際、端から端までの「通り（直線性）」を出すには高度なベンダー技術が必要です。材料のロットによるばらつきや、スプリングバック（跳ね返り）を計算に入れ、全長にわたって均一な角度で曲げることで、ねじれや反りのない製品に仕上げています。これにより、後工程での組立や相手部品との勘合もスムーズに行えます。ブランク工程（外形切断・穴あけ）には最新のレーザー加工機を使用しており、バリの少ない切断面と高い位置精度を実現しています。本製品に見られる長穴（スリット）加工も、レーザーにて正確にカットされており、ボルト固定時の調整代として機能します。
切断から曲げ、そして溶接による部品取り付けまでを社内で完結させることで、リードタイムを短縮しつつ、安定した品質での供給を可能にしました。
