製品属性(仕様)

登録
番号		N0190
製品
分類		キュービクル架台 業界設備
材質SS材 サイズW3400×D1990×H150
板厚H149×100　H鋼　溶融亜鉛メッキ材 工程カット、穴加工、溶接、組立

製品画像(様子)

特徴

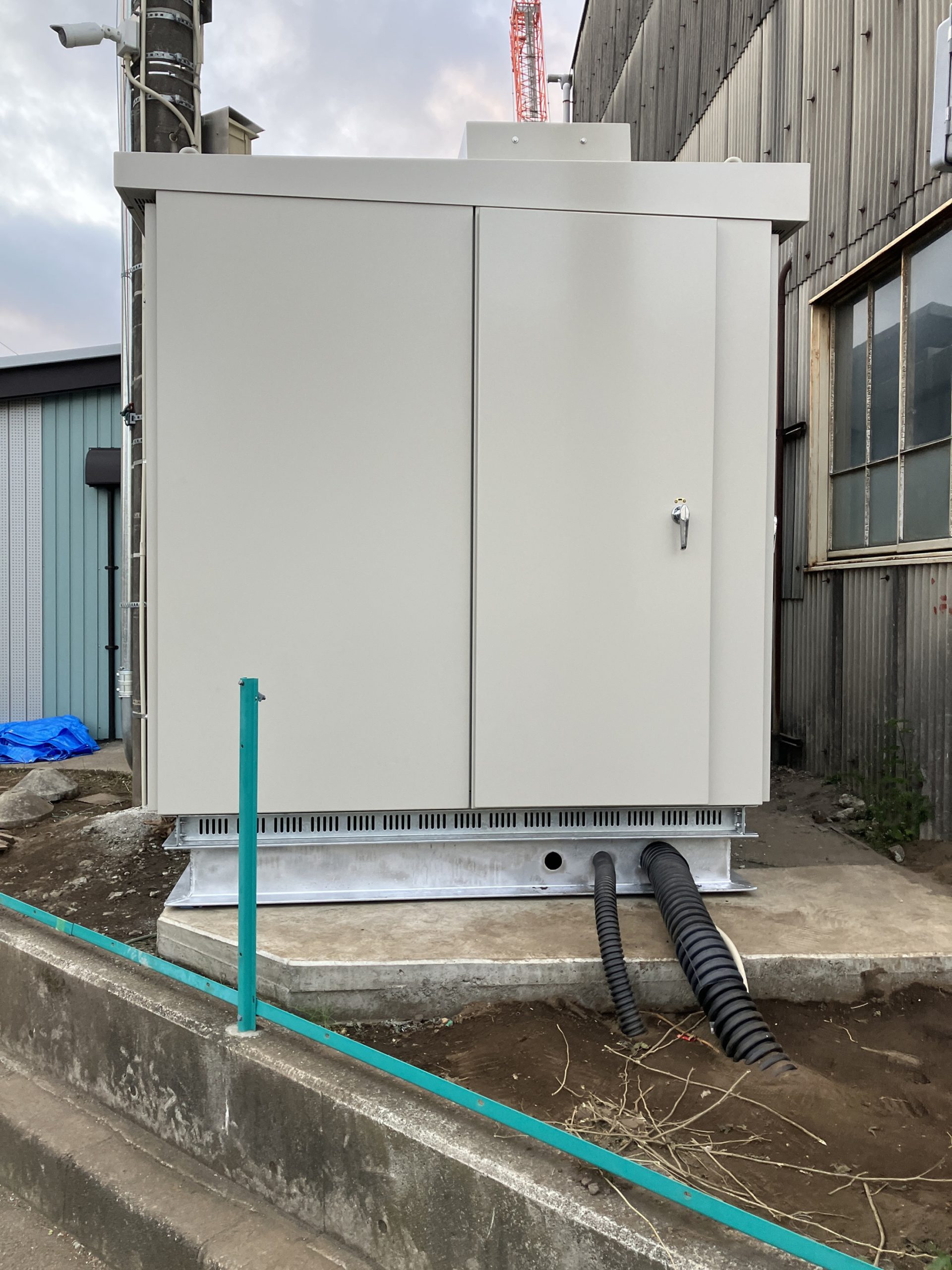

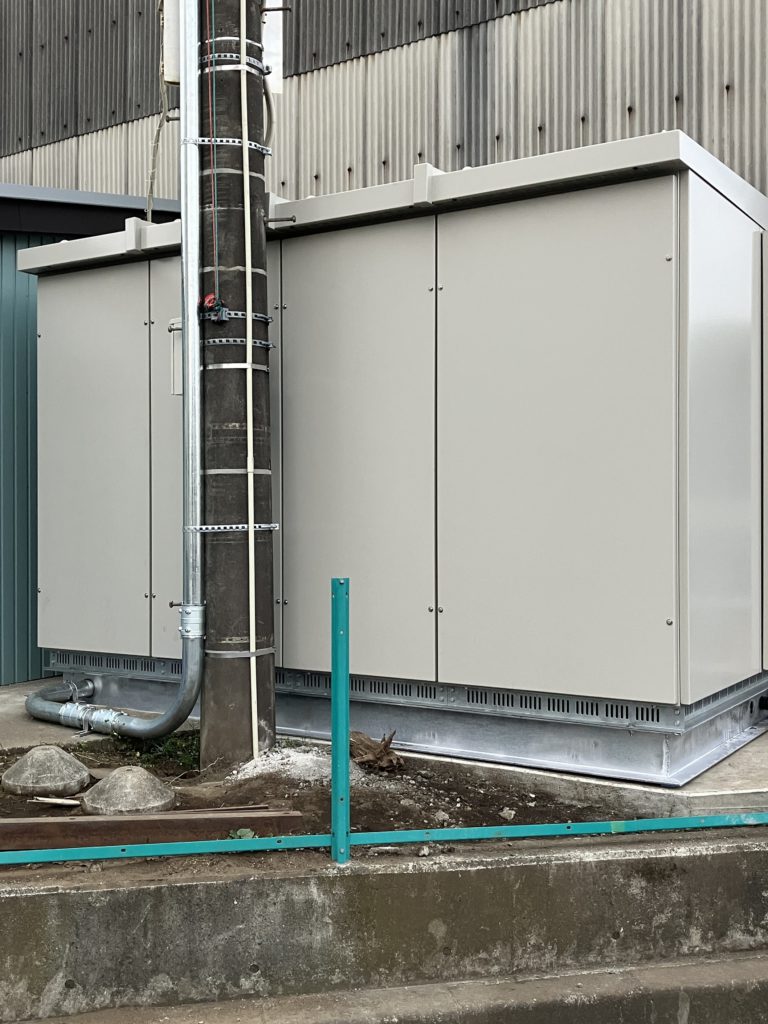

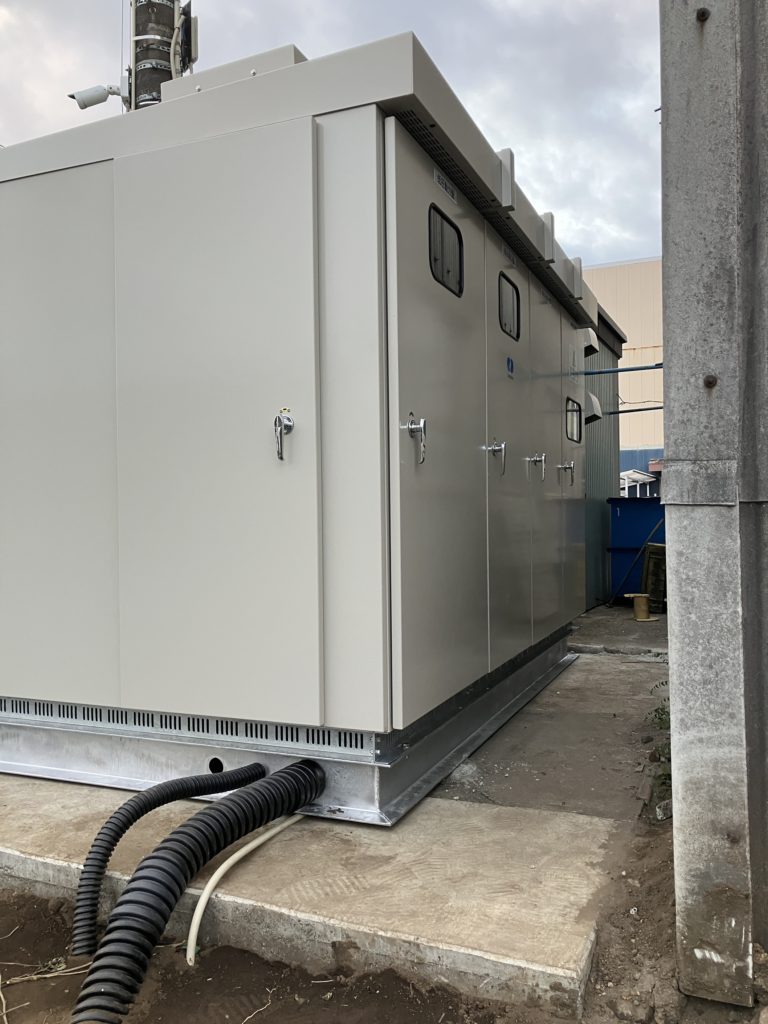

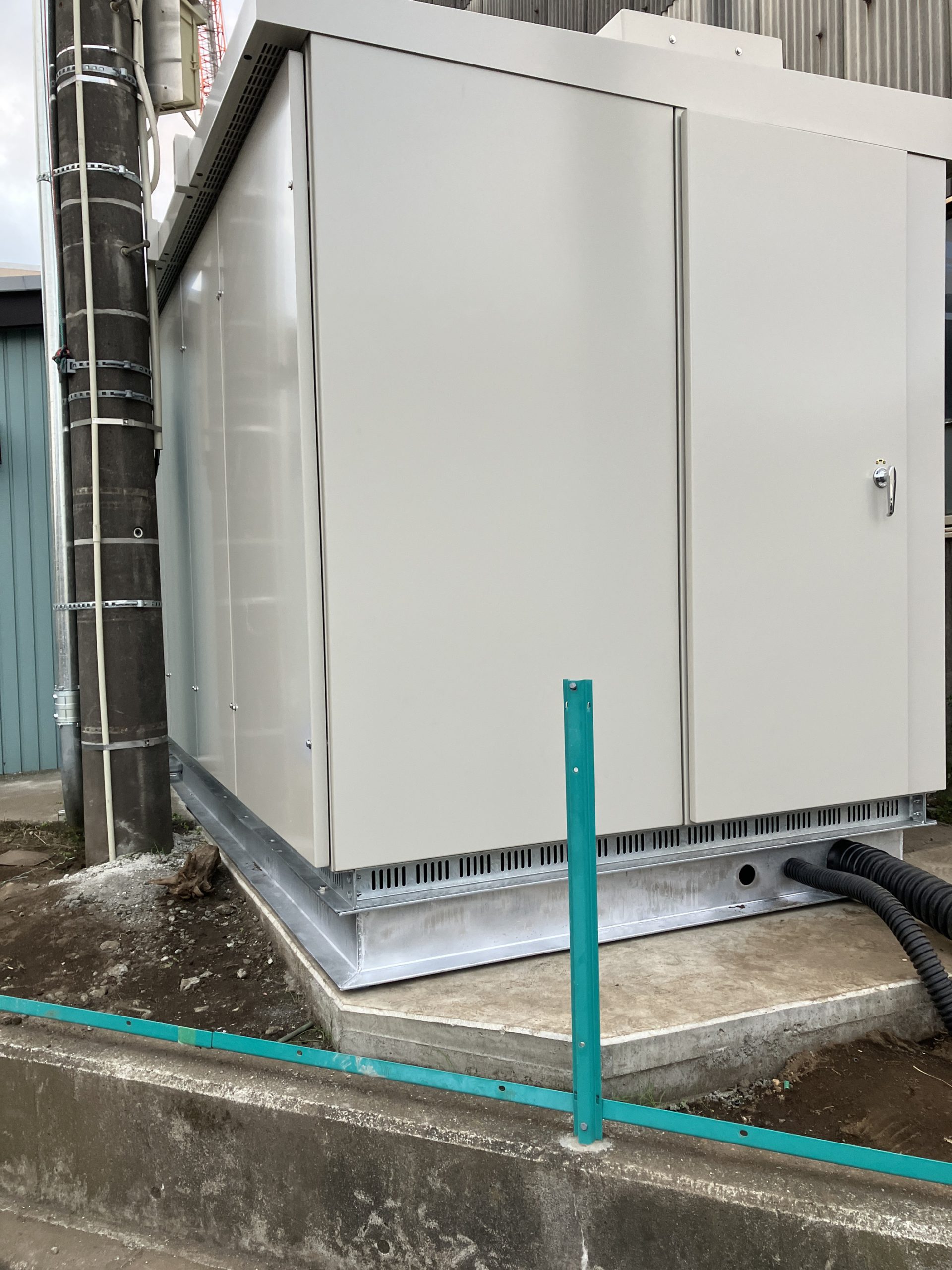

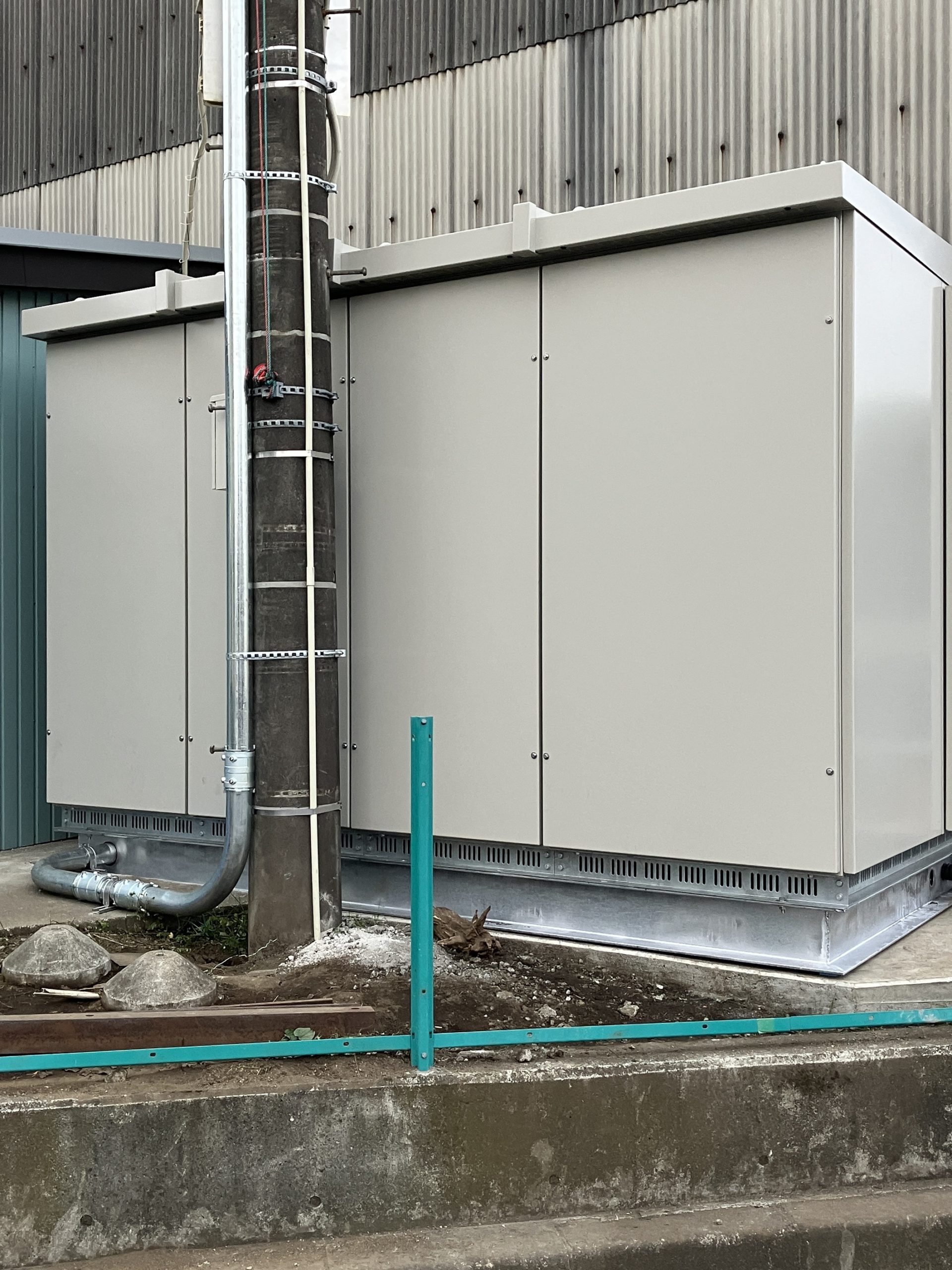

こちらは、板金溶接・製缶加工.COMによる、キュービクル更新に伴う特注H鋼ベース架台の製作事例です。既設設備のサイズアップに合わせ、現地調査から図面設計、製作まで一貫して対応しました。重量物を支えるため高剛性なH鋼を採用し、側面にはφ120やφ60、正面にはφ100の配管穴を精密に加工。W3400×D1990という大型サイズゆえ、後メッキによる熱歪みを回避するため、あらかじめ処理された溶融亜鉛メッキ材（白材）で仕上げました。
