製品属性(仕様)

登録
番号		N0195
製品
分類		盤下架台 業界設備
材質SS材 サイズW800×D350×H200
板厚PLt2.3 工程レーザー、曲げ、溶接、塗装

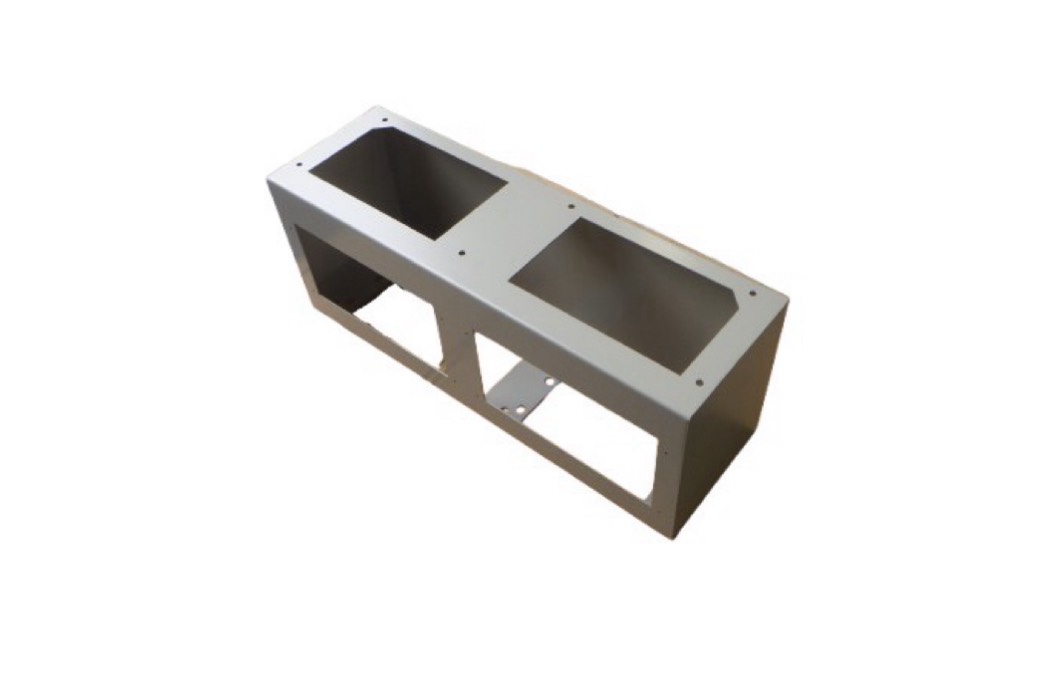

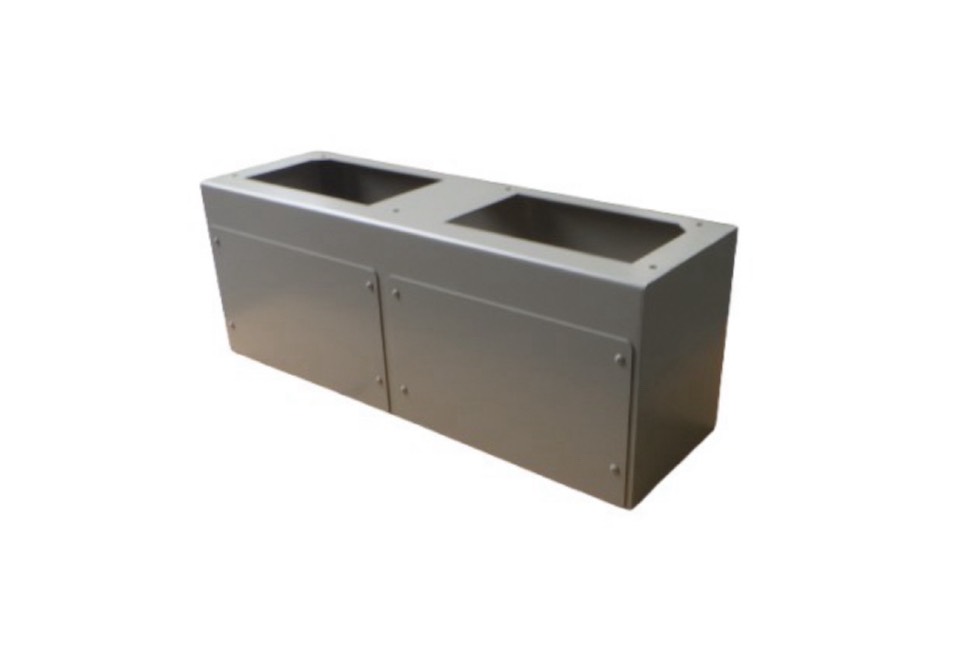

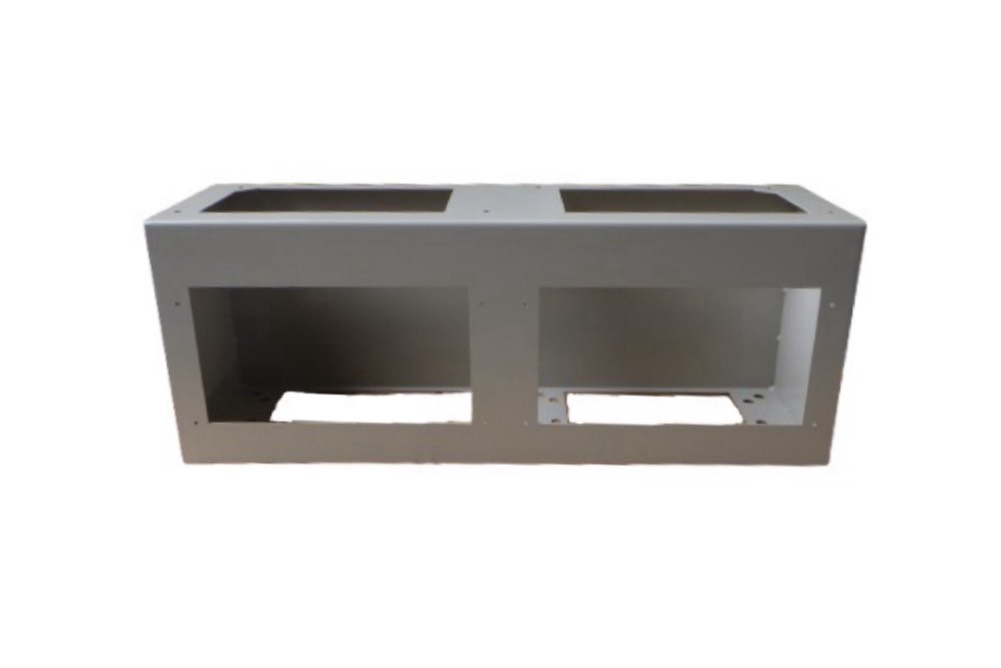

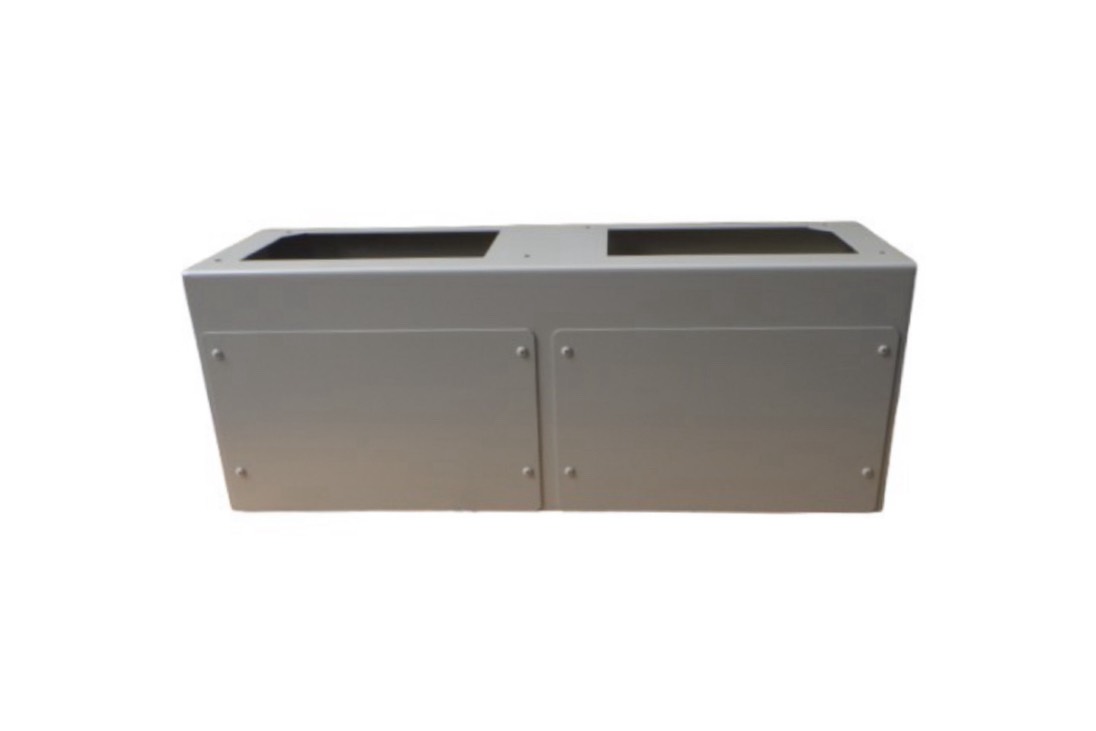

製品画像(様子)

特徴

こちらの製品は、板金溶接・製缶加工.COMが製作しました各種設備や制御盤等の足元を保護・支える「盤下カバー」です。お客様よりご提供いただいた簡易的なラフスケッチをもとに、当社の設計部門にて詳細な製作図面を起こし、承認をいただいた上で製作いたしました。「図面がない」「手書きの図しかない」といった段階からのオーダーメイド製作に対応した事例となります。

お客様の手間を削減するため、構想段階の図面から展開図・製作図を作成し板金の曲げ加工や溶接による「逃げ」や「歪み」を計算に入れた設計を行うことで、最終的な組み付け精度を確保しています。
また、正面および上面に大きな開口部を設けています。特に正面開口部には、内部へのアクセスを容易にするための着脱式「蓋」を取り付けており、実用性と保護性能を両立させました。開口部の切り口はバリ取りを徹底し、配線や作業者の安全にも配慮しています。

箱型の製缶構造は、溶接時の熱収縮による歪みが発生しやすい形状ですので、仮組みと溶接順序の選定により、歪みを最小限に抑制。底面の接地性と上面の水平精度を高く維持しています。

外観の美しさと耐食性を高めるため、焼付塗装を施しました。指定色である「5/7/1（マンセル値）」の半艶仕上げにより、工場の床面や既存設備とも調和する色見と塗膜を実現しています。
