製品属性(仕様)

登録
番号		N0129
製品
分類		圧力容器架台 業界設備
材質SS材 サイズ1500×1200×2400
板厚□100×100×3.2 工程切断、溶接

製品画像(様子)

特徴

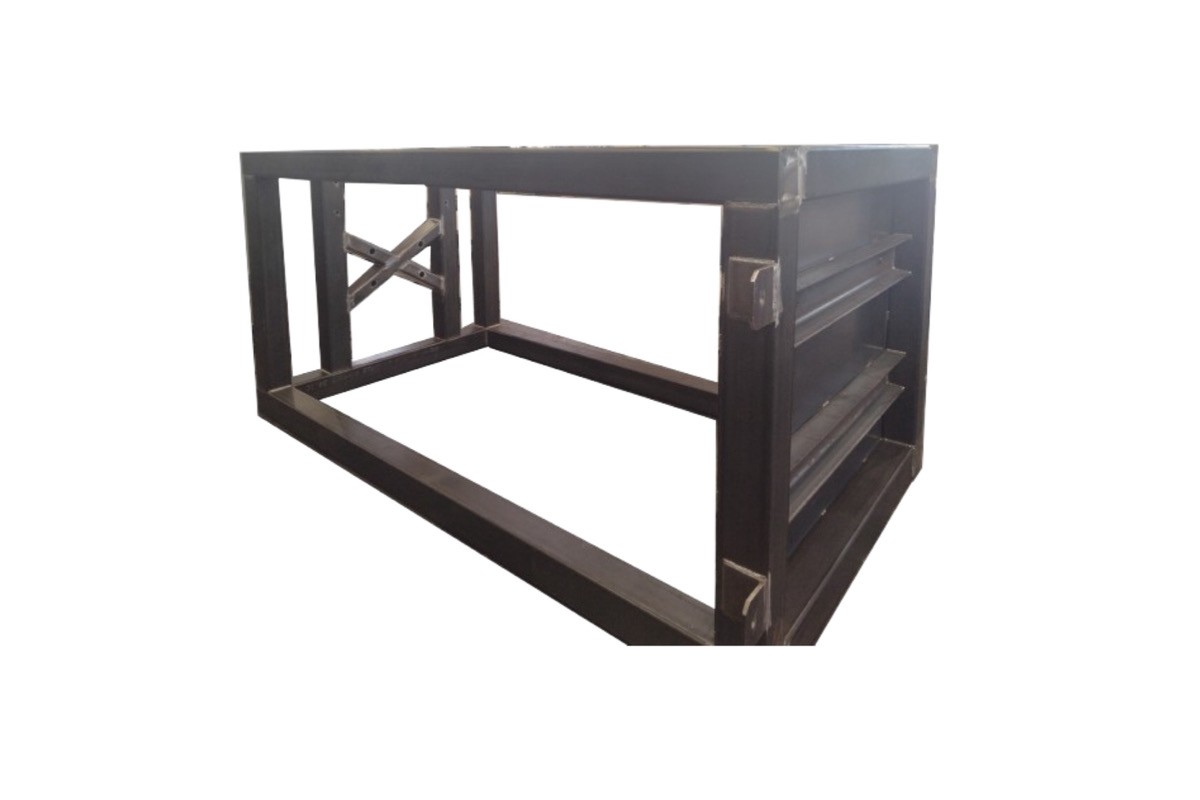

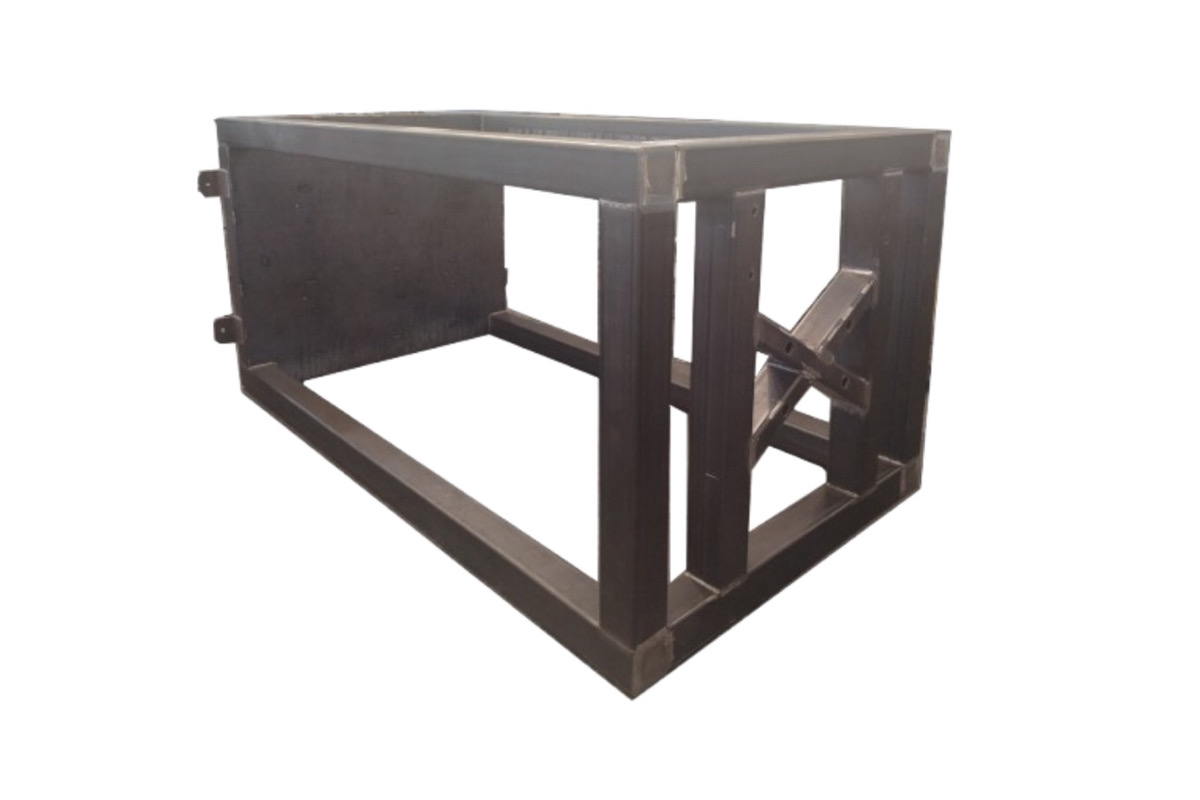

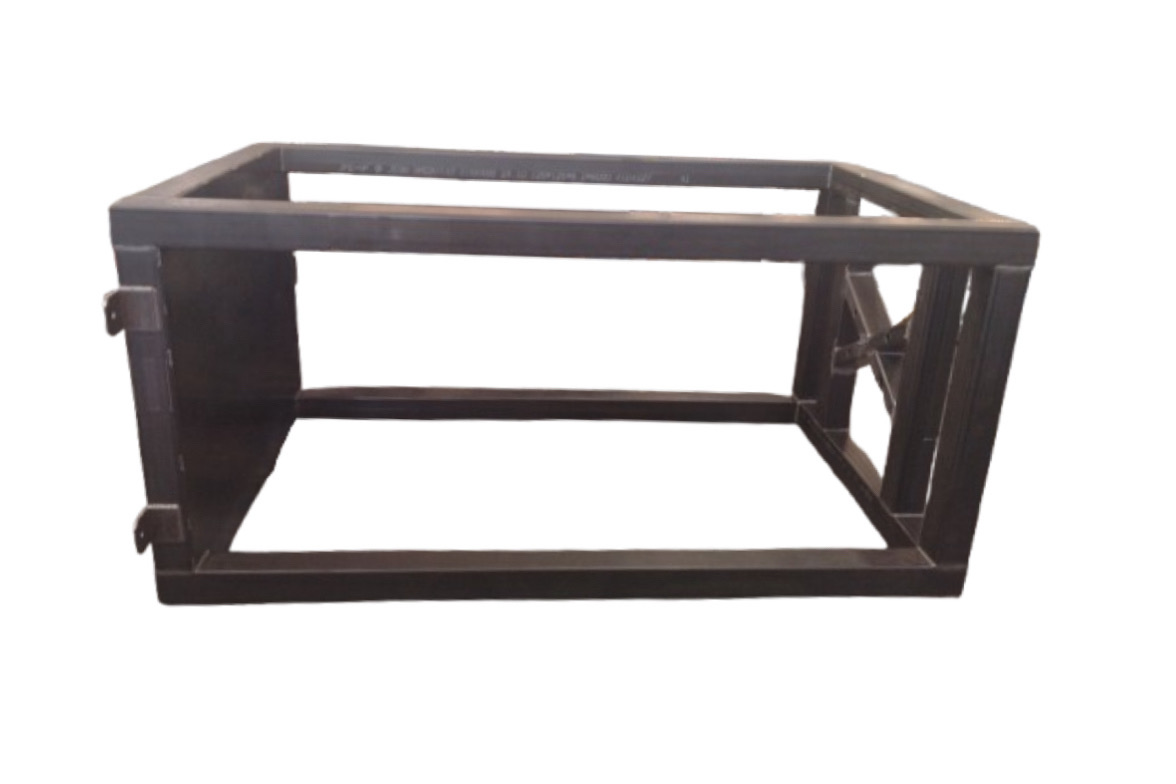

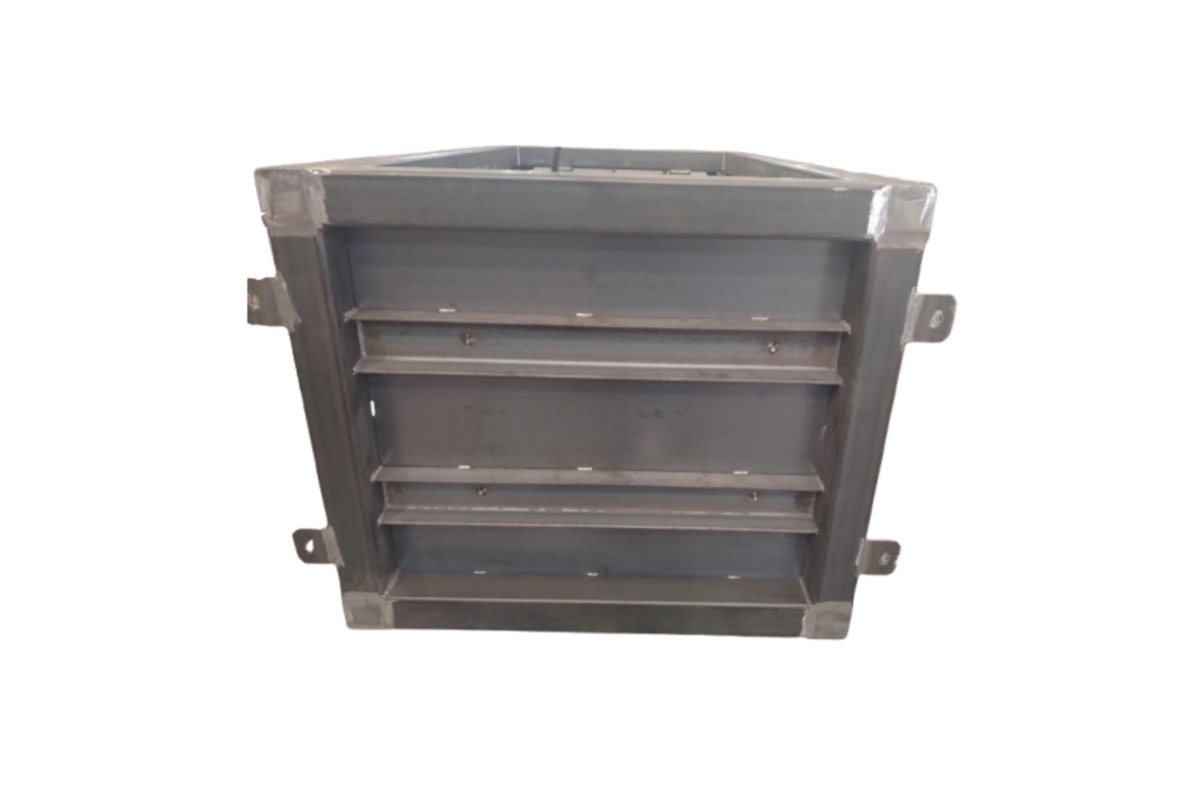

こちらは、板金溶接・製缶加工.COMが製作を行いました架台です。製作においては、特にクロスした補強鋼材の取り付け位置と穴あけ加工に、高い精度が要求されました。加工のポイントとして、まず主要な構造体となる角パイプや鋼板を高精度に切断・加工します。その後、製品上面に配置されるクロス状の補強材の位置出しを行います。この作業では、わずかな位置のずれも許されないため、専用の治具を製作いたしました。治具を用いることで、複数の部材が交差する複雑な箇所でも、設計通りの正確な位置に鋼材を配置することが可能となります。
