製品属性(仕様)

登録
番号		N0180
製品
分類		キュービクル架台 業界設備
材質SS材 サイズＷ2900×Ｄ320×Ｈ90
板厚L3×40×40 工程カット、溶接、組立、塗装

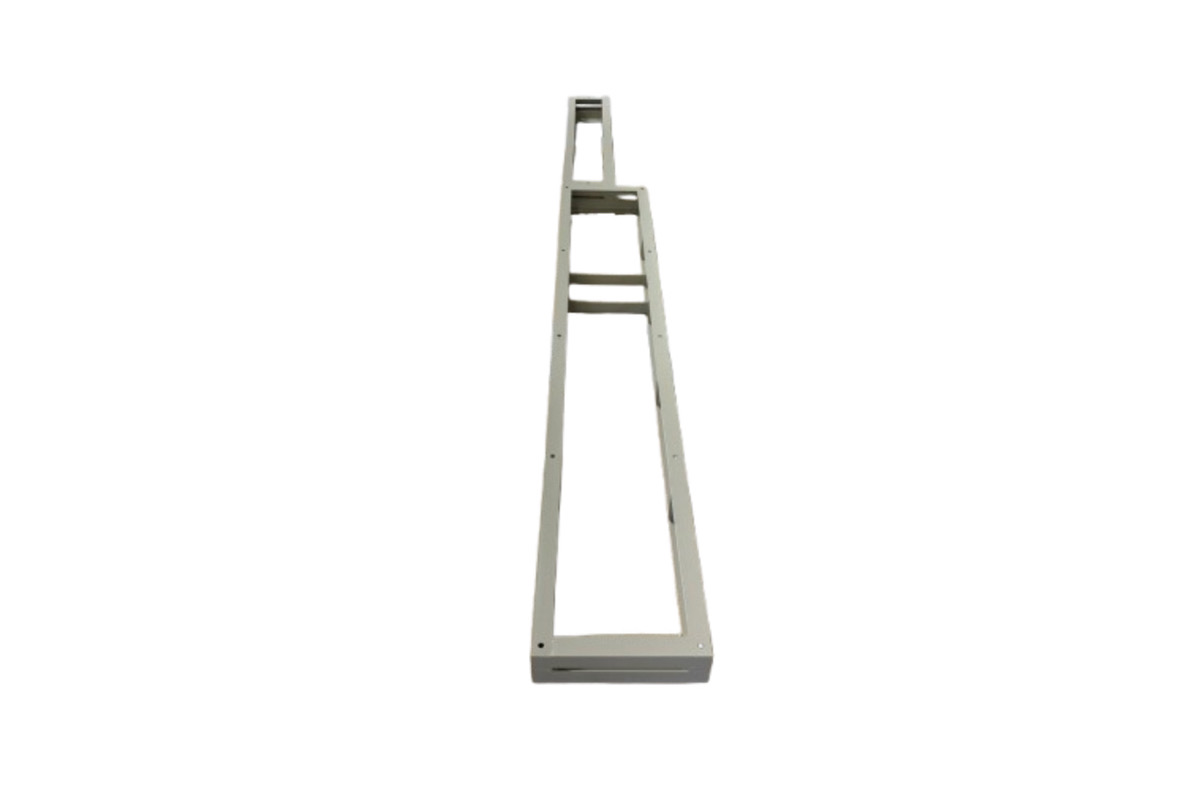

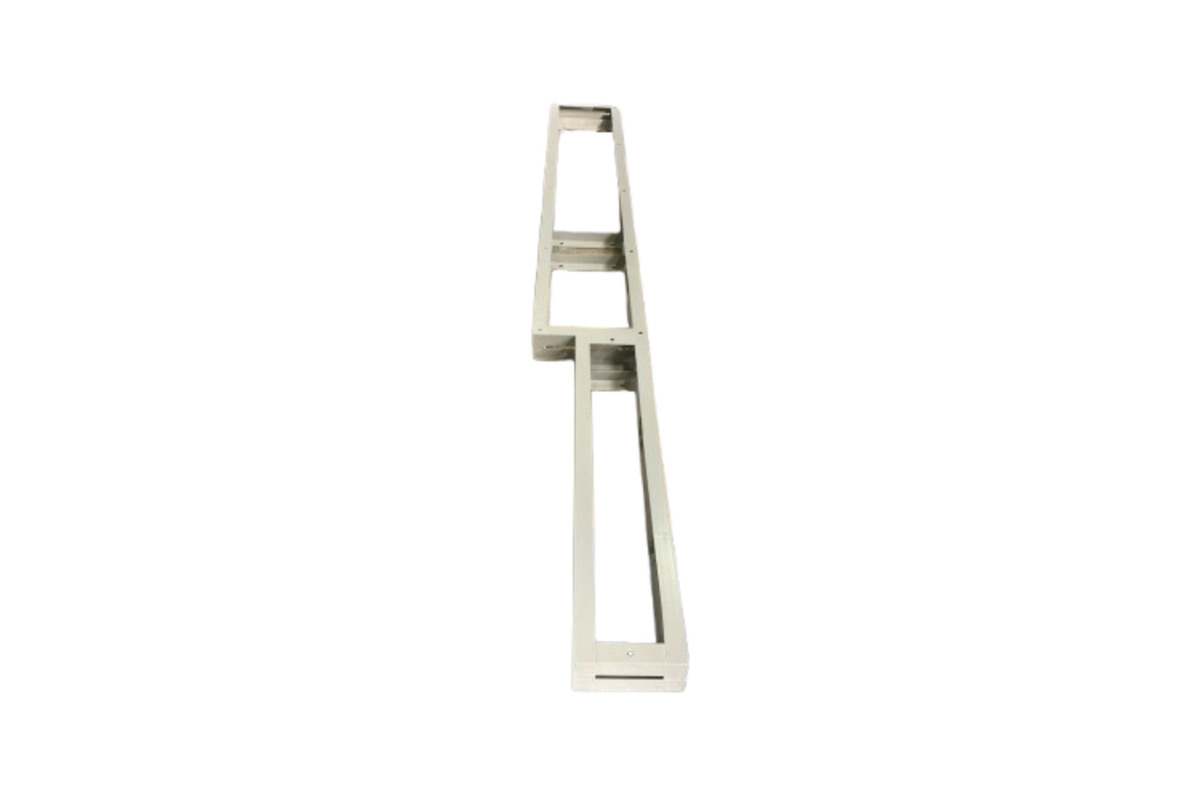

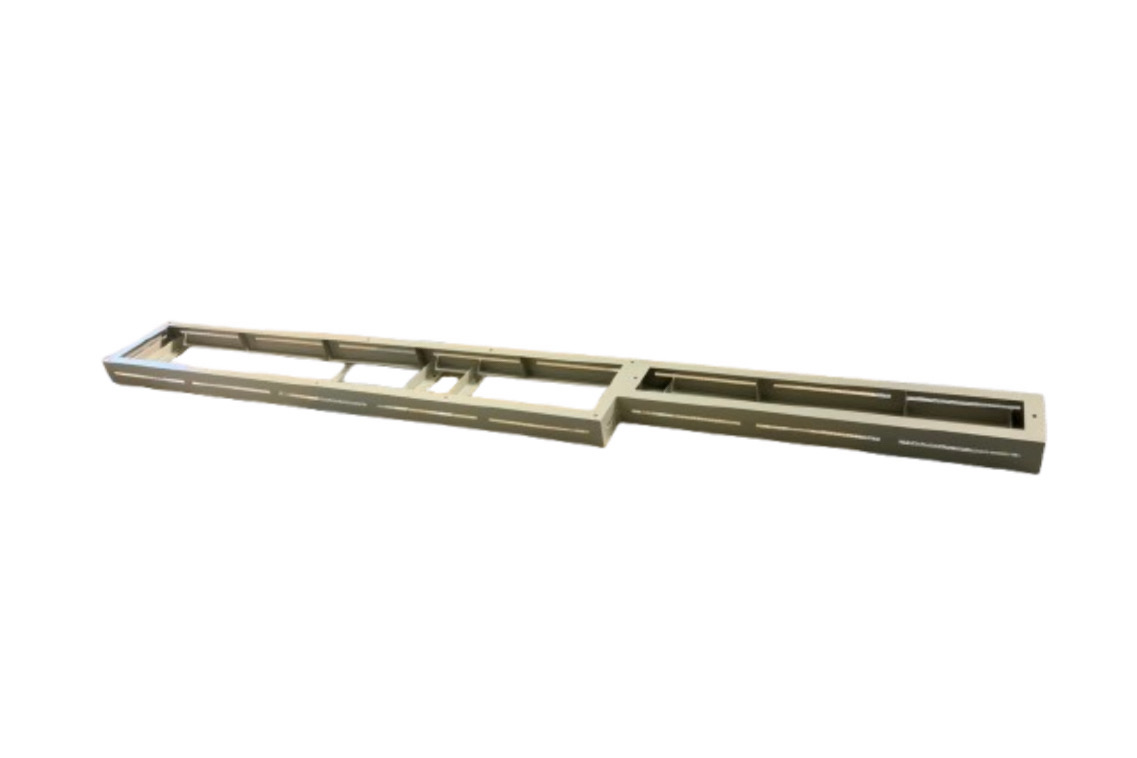

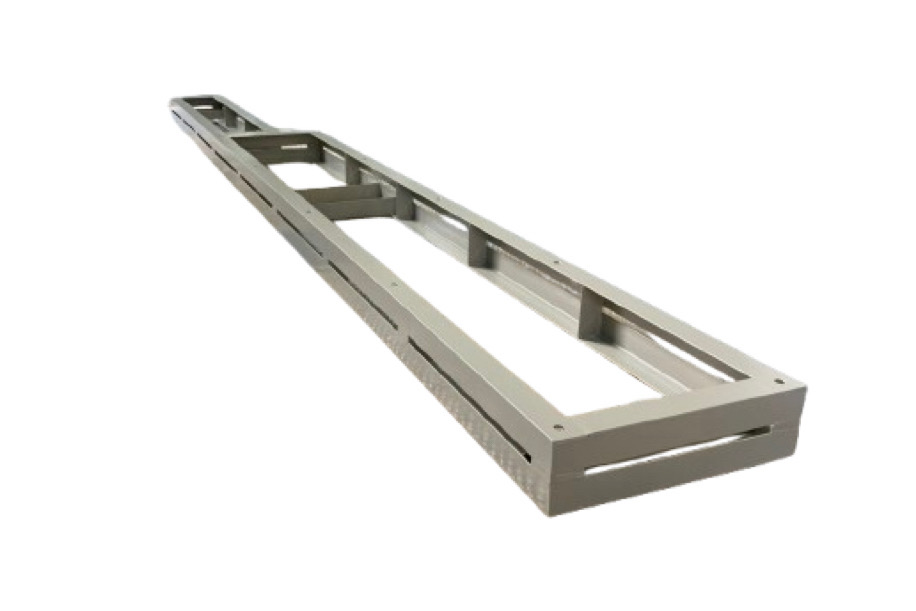

製品画像(様子)

特徴

こちらは、板金溶接・製缶加工.COMが製作を行いましたキュービクルです。お客様から頂いたポンチ絵をもとに弊社にてCAD図面化から材料選定、加工、塗装までを一貫して担当いたしました。設置場所が狭小かつ基礎面に傾斜があるという特殊な環境下において、市販の架台では対応できない課題を、オーダーメイドの設計力と製缶技術で解決した事例です。

【加工のポイント】
「基礎が傾斜している」「設置スペースの幅が狭い」といった現場の制約条件をヒアリング、それを満たす最適な構造を図面として製図しました。設計リソースが不足している場合でも、安心してお任せいただけます。

本製品の最大の特徴は、設置面の傾斜に合わせた形状設計です。現場での調整作業を減らすため、あらかじめ傾斜角度を計算に入れた「一体構造」として製作しました。また、高さ制限（低床要求）に対し、一般的なチャンネル材ではなく「アングル材（山形鋼）」を選定・加工することで、強度を維持しながら高さを抑えております。

アングル材を用いた枠組み溶接において、歪みを抑えつつ寸法精度を確保するには熟練の製缶技術が必要です。今回はボルト固定用の長穴（スリット）加工なども施し、施工性にも配慮しました。
表面処理には、制御盤や産業機械で広く採用される「5Y7/1（半艶）」の焼付塗装を施し、耐食性と美観を兼ね備えた製品に仕上げています。
