製品属性(仕様)

登録
番号		N0211
製品
分類		盤上カバー 業界設備
材質SS材 サイズW800×D300×H200
板厚PLt1.6 工程レーザー、曲げ、溶接、塗装

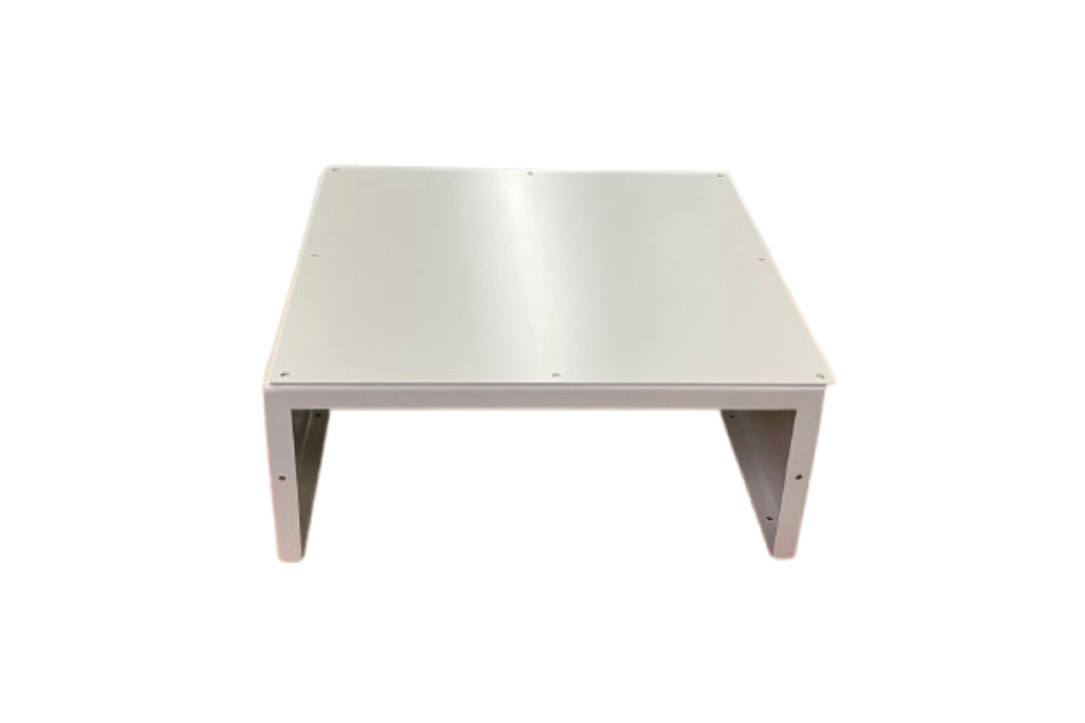

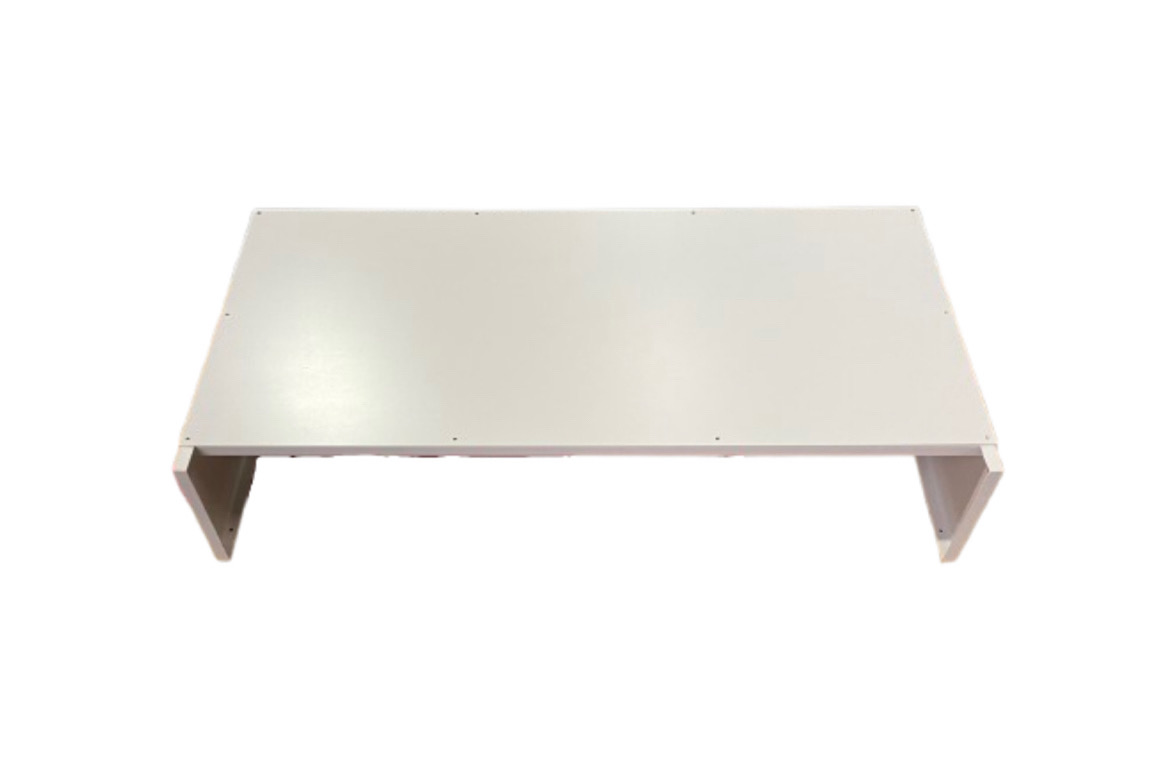

製品画像(様子)

特徴

本製品は、お客様よりいただいたポンチ絵（手書きスケッチ）をもとに、弊社にてCAD図面を起こし、ブランク・曲げ加工から溶接組立、表面処理まで一貫対応した製缶板金加工事例です。タイトな納期条件に対し、自社一貫体制を生かした工程調整により短納期納品を実現いたしました。

■ 技術・加工のポイント

  1. ポンチ絵からの最適図面化と高精度な穴ピッチ管理
    天板パネルとコの字フレームのネジ穴位置が正確に合致するよう、板厚に伴う伸び値を厳密に考慮して図面を作成。組み立て時の修正作業を排除し、リードタイム短縮に貢献しています。

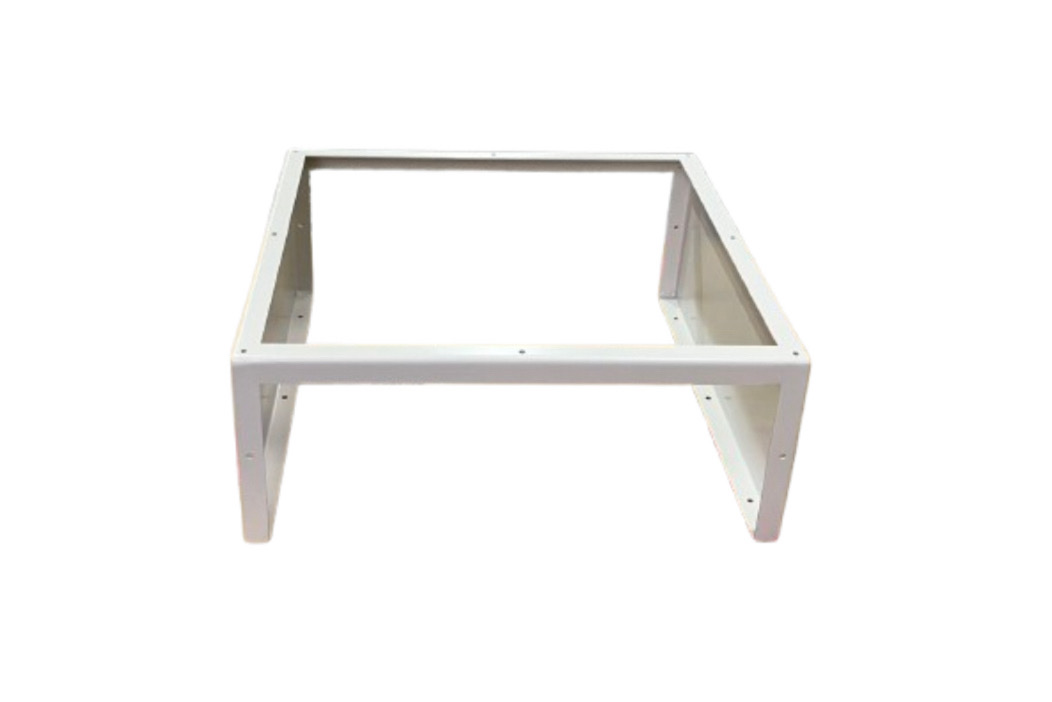

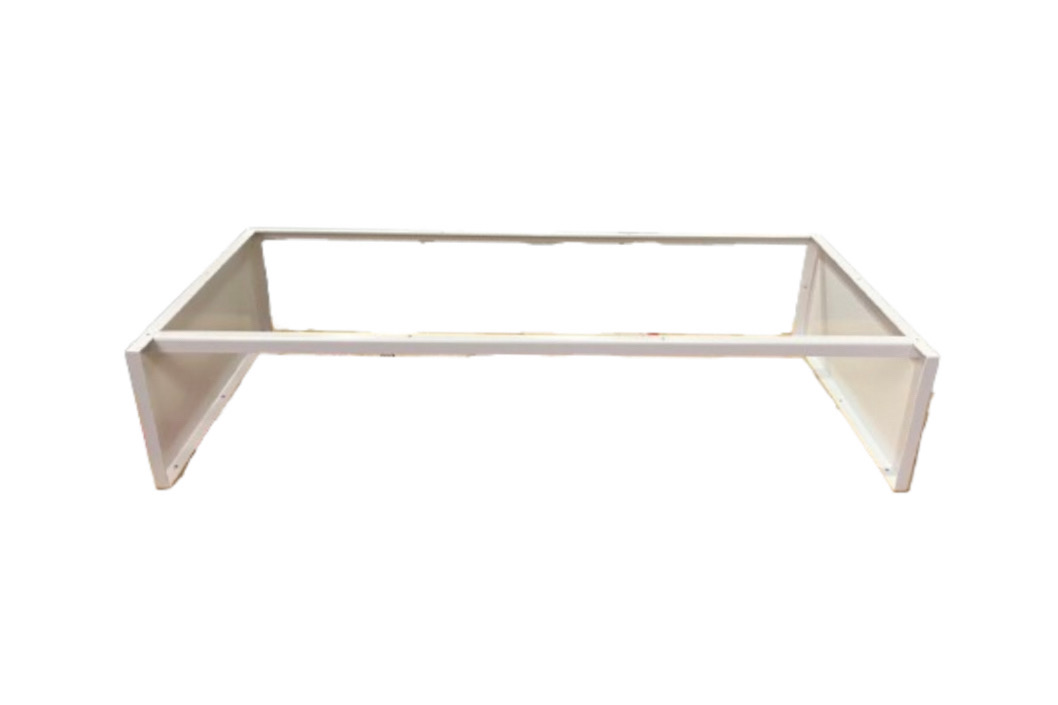

  2. コの字構造の歪み抑制と仕上げ処理
    溶接熱による開口部の歪みや倒れを防ぐため、拘束治具の活用と適切な溶接順序を徹底。ビード部の丁寧な仕上げにより、塗装乗りの良い平滑な下地を作っています。

  3. 外観と耐久性を両立する指定色の焼付塗装 表面処理には耐候性・耐摩耗性に優れた焼付塗装を採用。ご指定のマンセル色相「2.5Y9/1」にて厳密に調色し、美しい外観品質と高い防錆性を両立させました。
